SMC单作用气缸CDM2B25-100TZ压力范围
产品简介：
日本SMC CM2-Z 系列 气缸/标准型 单作用:弹簧压回 弹簧压出
型号：CDM2B25-100TZ
杆端内螺纹标准化
磁性开关可操作性提高，易于调整位置
设有单耳环型、耳轴型用摆动底座
设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)
带磁性开关 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)
内置磁环 D 内置磁环
安装形式 B 基本型(两侧带凸台)
缸径 25 缸径 25mm
气缸行程 100 气缸行程 100mm
动作方式 T 单作用:弹簧压出
杆端螺纹形状 - 杆端外螺纹
摆动底座 - 无
杆端安装件 - 无支件
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准

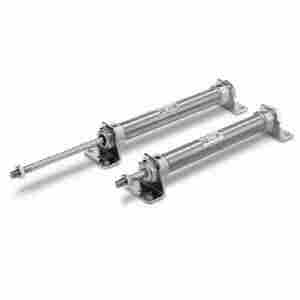

产品图片：
其他特性：
配管口径 1/8
形式 气压式
缓冲形式 垫缓冲
通口螺纹的种类 Rc
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.25
低使用压力 0.23 MPa
高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～750 mm/s
杆侧缸盖材质 铝合金
无杆侧缸盖材质 铝合金
缸筒材质 不锈钢
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 树脂
杆端螺母材质 碳钢
活塞杆直径 10 mm
0.2MPa理论推力IN 35.4 N
0.3MPa理论推力IN 77 N
0.4MPa理论推力IN 118 N
