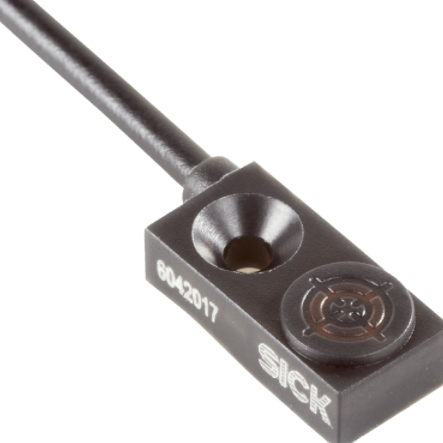

IQ04-IB5PSKW2S施克电感式接近传感器
德国施克SICK电感式接近传感器
电感式传感器通常用于测量位置或速度，尤其是在恶劣环境中。感应位置感测中使用的术语和技术可能令人困惑。
感应式位置和速度传感器有许多形状，尺寸和设计。可以说所有电感式传感器都使用变压器原理工作，它们都使用基于交流电流的物理现象。这是迈克尔·法拉第在19世纪30年代观察到的，当时他发现第1个载流导体可以“诱导”电流流入第二个导体。法拉第的发现构成了现代电动机，发电机的基础，当然还有用于位置和速度测量的电感式传感器。
电感式位置和速度传感器包括简单的接近开关，可变电感传感器，可变磁阻传感器，同步器，旋转变压器，旋转和线性可变差动变压器（RVDT和LVDT），以及新一代感应编码器（有时称为扼流圈）。
类型:IQ04-1B5PSKW2S
订货号:6042017
产品特点
设计构造 方形
尺寸(宽 x 高 x 深) 8 mm x 16 mm x 4 mm
触发感应距离 Sn 1.5 mm
安全接通距离 Sa 1.215 mm
安装在金属 齐平
开关频率 600 Hz
连接类型 电缆，3 芯, 2 m
开关量输出 PNP
输出功能 常开接点
电气规格 DC 3 线
外壳防护等级 IP67 1)
1) 根据 EN 60529.
机械/电子参数
供电电压 10 V DC ... 30 V DC
残余纹波 ≤ 10 % 1)
电压下降 < 1.5 V 2)
（接近传感器）通电后开始工作前的延时 ≤ 10 ms
滞后 1 % ... 15 %
再现性 ± 1 % 3) 4)
温度漂移 (Sr) ± 10 %
电磁兼容性 根据 EN 60947-5-2
持续性电流 Ia ≤ 100 mA
导线材料 PVC
导线横截面 0.09 mm²
导线直径 Ø 2.5 mm
短路保险 ✔
抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm
运行环境温度 –25 °C ... +70 °C
外壳材料 塑料, PA6
材料，感应面 塑料, PA6
*拧紧力矩 ≤ 0.06 Nm
