粗糙度轮廓仪具体操作步骤

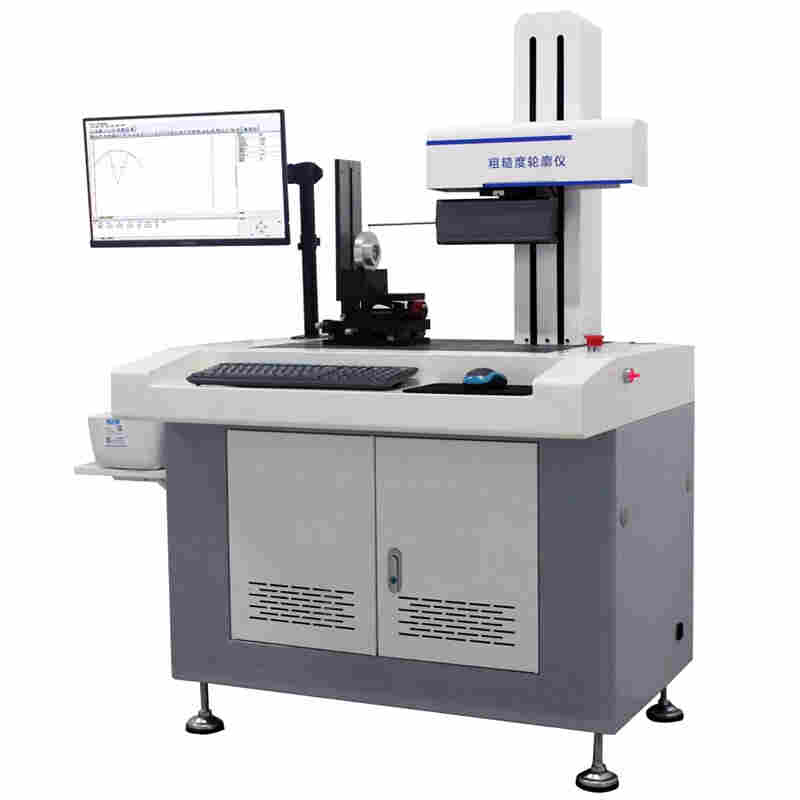

粗糙度轮廓度仪对各种工件轮廓的几何参数进行测量，是测量各种机械零件素线形状和截面轮廓形状的精密设备。可评定的表面轮廓参数包括：角度、半径、坐标、距离、圆、圆截面，确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度分析等；并可同时实现：
1.建立回归直线和圆形；
2.建立点、交点、自由点、中心店、*点和*低点；
3.建立坐标系统；
4.计算半径、距离、角度、坐标及线性偏差；
5.实际值与标称值比较；
6.测量程序自动运行。

粗糙度轮廓度仪产品功能

1、一次测量可同时评定粗糙度及轮廓参数，显示Ra参数和Pt参数；
2、表面粗糙度评定： R参数、P参数、W参数等多参数评定；
3、表面轮廓评定：评定半径、角度、距离、坐标、圆、圆截面；确定各个点、相交各点、坐标轴、直线、垂直线、圆和圆截面，可对轮廓进行直线度、圆度、轮廓度分析等；
4、形状误差测量：非球面形状误差测量、直线形状误差测量、弧面形状误差测量；

粗糙度轮廓度仪具体操作步骤：

1、接好电源线和数据线，再启动电脑桌面的中图轮廓测量仪软件；
2、安置好被测件(如果是特殊工件可以使用中图仪器定制的夹具进行装夹)；
3、使用大理石台右侧的操作手柄调整测针位移至被测工件上方；

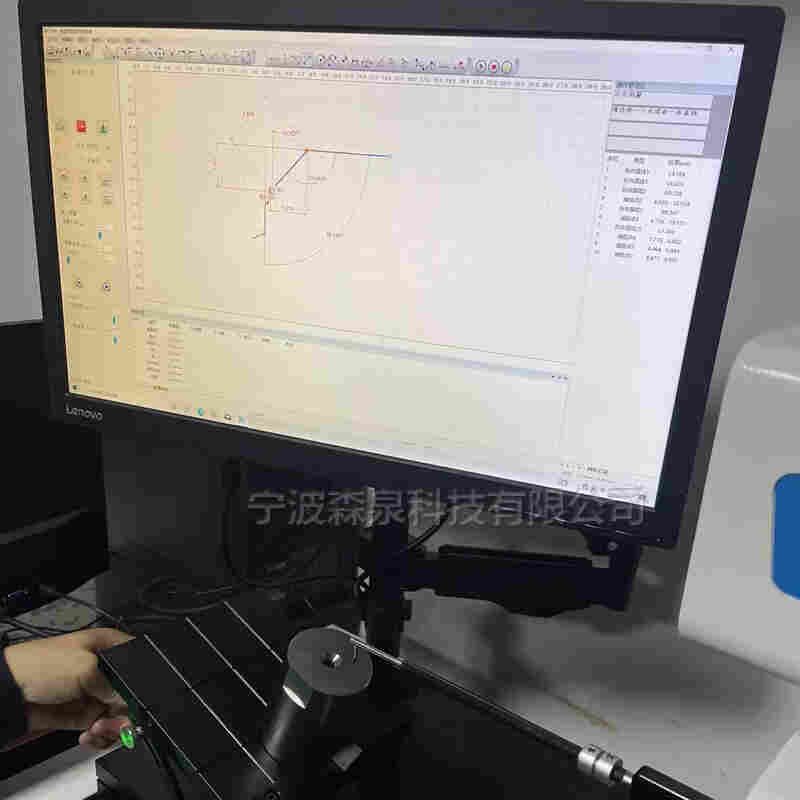

4、在软件上选择被测工件的起始、结束扫描位置，点击“开始”按钮，测针会自动接触被测工件表面，进行扫描测量；

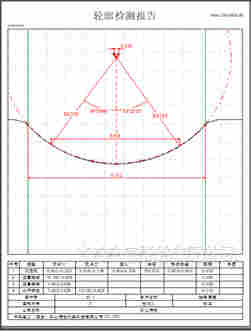

5、对生成的轮廓曲线进行分析，得出直线度、距离、角度、圆度、间距等轮廓参数，测量结果可以保存到数据库中，供随时查阅、调用，或者打印。
