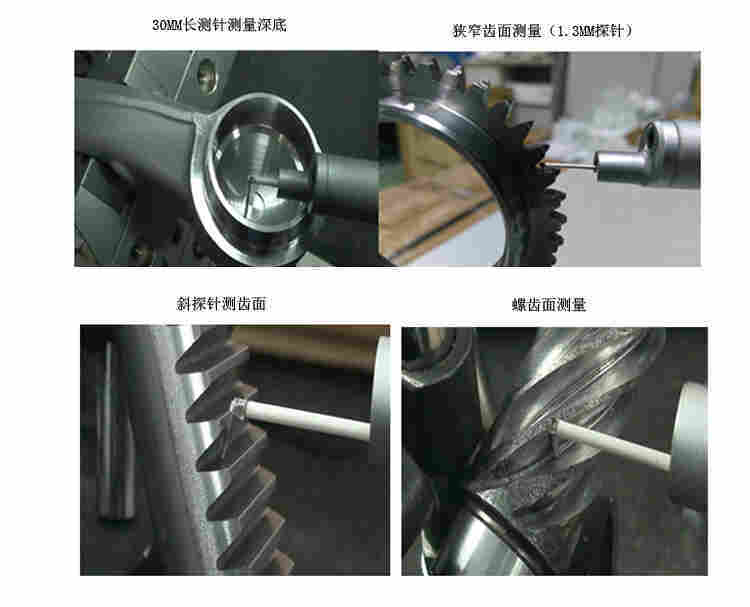

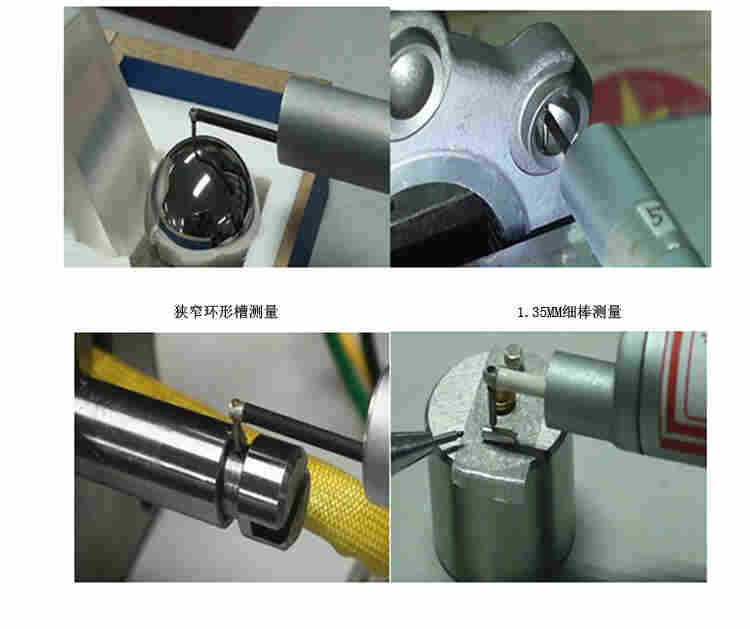

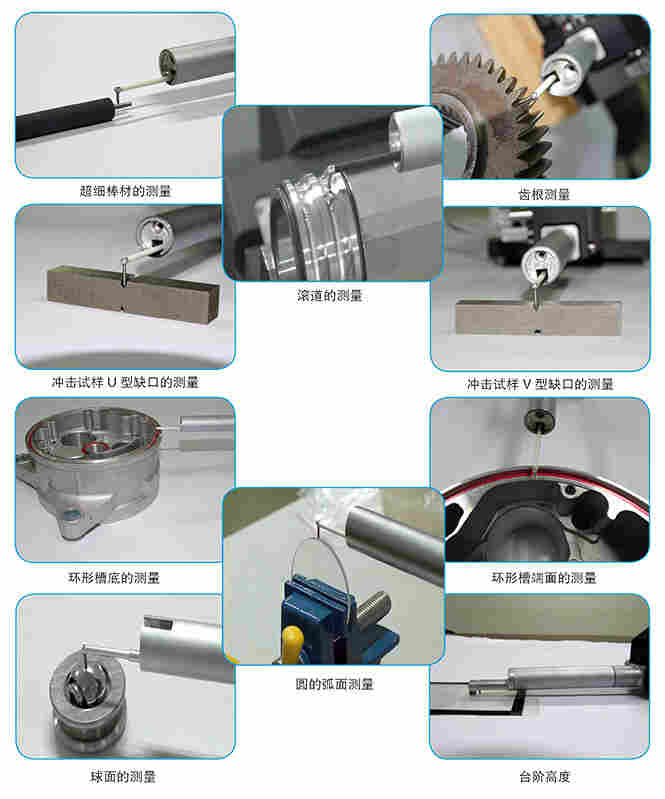

评定零件表面质量的多用途便携式仪器，具有符合多个*标准和国际标准的多个参数，可对多种零件表面的粗糙度、波纹度和原始轮廓进行多参数评定，可测量平面、外圆柱面、内孔表面及轴承滚到等
根据选定的测量条件计算相应的参数，测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。便携式粗糙度仪还可以连接电脑，电脑分析软件可直接控制测量操作并提供强大的高级分析功能。
粗糙度仪功能特点：

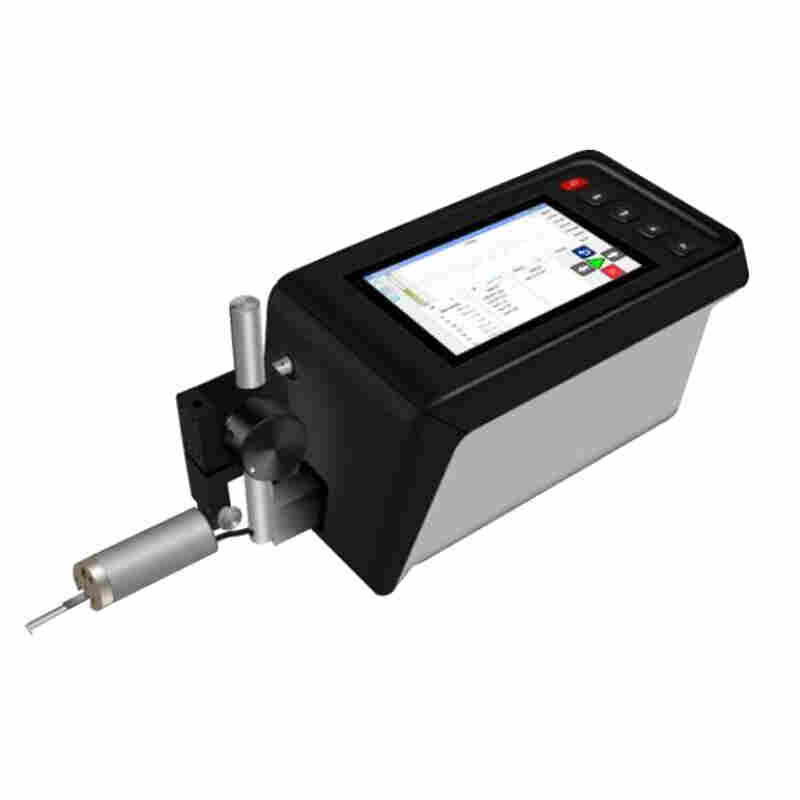

便携式机电一体化设计
800μm/1000um大量程电感传感器
可测量粗糙度、波纹度和原始轮廓参数并显示图形
兼容多个*标准
具有带导头、无导头两种测量方式
可配置Windows平台高级分析软件
中/英文语言选择
▲大量程、无导头、便携一体。
▲触针位置显示、机体自身水平可调（垂直面俯仰可调），便于调整合理的测量位置。
▲传感器与主机通过传感器升降架连接，无需借助平台，即可调节传感器高度。
▲TIME3231、TIME3233更有“动测联动”功能，于狭小区间（去掉空驶行程后，*窄可至1.5mm）的测量。
指标描述：（请参阅说明书）
|
项目 |
TIME3231 |
|
|
垂直量程 |
800μm/1000um |
|
|
系统分辨力 |
满量程时12nm |
|
|
显示分辨率 |
0.001μm |
|
|
滤波方式 |
GAUSS、2RC、ISO13565 |
|
|
评定长度Ln |
Ln = （1～5）L， L=0.08mm、0.25mm、0.8mm、2.5mm、8mm |
|
|
测量参数 |
ISO全参数（粗糙度R波纹度W轮廓度P） |
|
|
*行程 |
40mm |
|
|
测针滑行效率 |
启动运行稳定后测量 独有“动测联动”功能，启动即测量 |
|
|
测量方向 |
与主机同轴可选配侧向90° |
|
便携式粗糙度仪技术参数：
|
测量轮廓 |
粗糙度、波纹度、原始轮廓 |
|
测量参数 |
R参数：Ra、Rz（ISO）、Rz（JIS）、Rc、Rq、Rt、Rp、Rv、 Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc |
|
W参数：Wa、Wp、Wv、Wt、Wz（ISO）、Wq、Wsk、Wc、WS、 WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS) |
|
|
P参数：Pa、Pp、Pv、Pt、Pz（ISO）、Pq、Psk、Pc、PS、 PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS) |
|
|
Rk参数：Rk、Rvk、Rpk、Mr1、Mr2 |
|
|
*测量范围 |
800μm |
|
*显示分辨率 |
0.000125μm/8μm |
|
滤波方式 |
RC、PC-RC、GAUSS、ISO13565（Rk） |
|
取样长度 |
0.008mm、0.25mm、0.8mm、2.5mm、8mm |
|
评定长度 |
1L-5L（可选），L为取样长度 |
|
*驱动行程长度 |
40mm |
|
示值误差 |
≤±5％(带导头)；≤±10％（无导头） |
|
示值变动性 |
≤3％ |
|
传感器针尖材料 |
天然金刚石 |
|
传感器针尖半径 |
2μm |
|
传感器针尖角度 |
90° |
|
传感器测量速度 |
0.15mm/s、0.5mm/s、1mm/s |
|
传感器返回速度 |
2mm/s |
|
内部存储能力 |
10组原始数据 |
|
外部输入/输出接口 |
RS232、USB |
|
电源 |
内置锂离子充电电池/外接电源适配器 |
|
显示方式 |
320×240点阵液晶（带背光） |
|
工作环境 |
温度：0ºC- 40ºC，相对湿度：＜90% |
|
重量 |
2300g |
|
外型尺寸 |
409×96×98mm |
