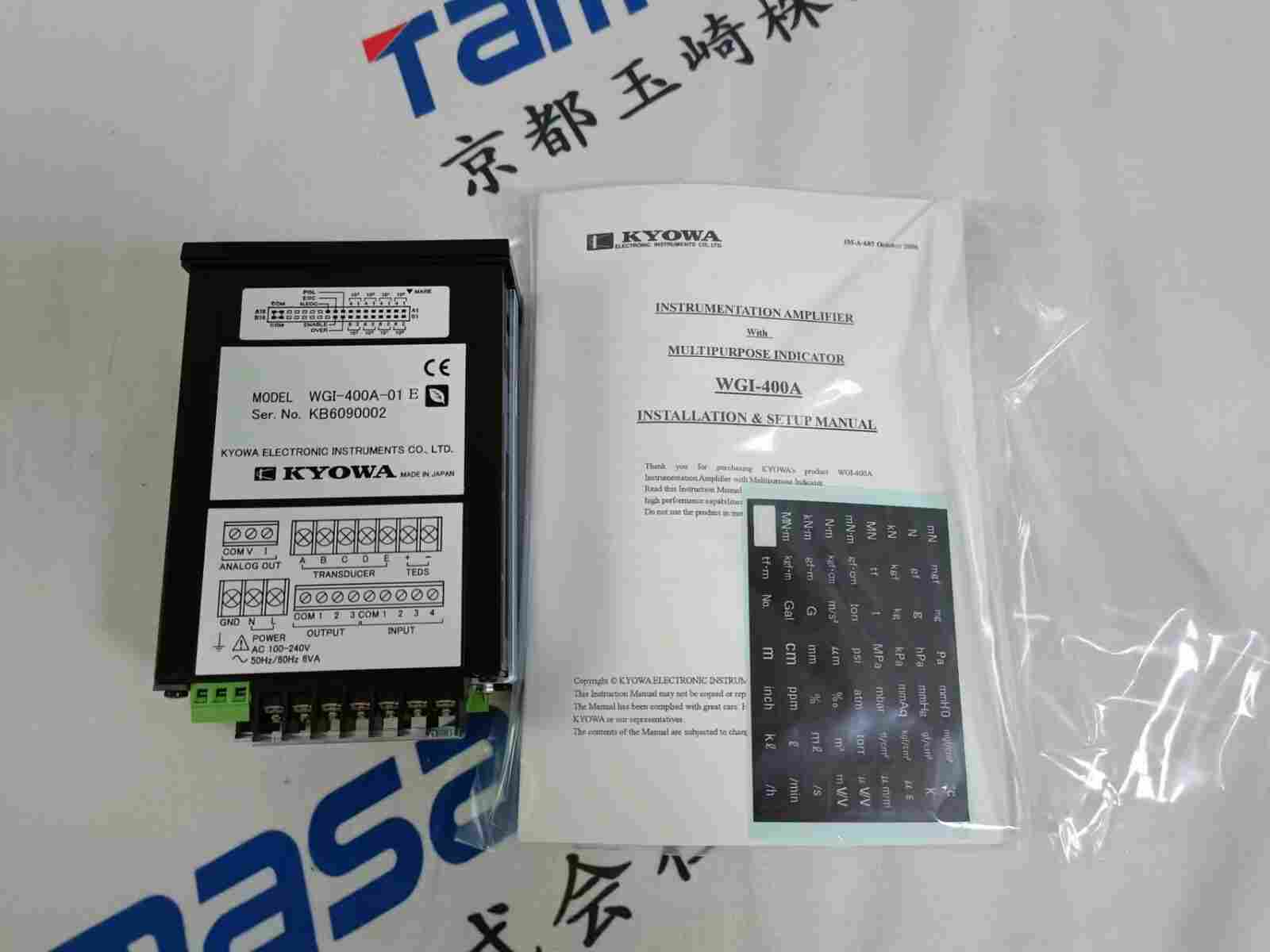

京都玉崎供应 KYOWA协和 小型通用显示器 WGI-400A
京都玉崎供应 KYOWA协和 小型通用显示器 WGI-400A
产品特点
一种紧凑型仪表调节器，集成了与应变计型传感器组合所需的基本功能。
3种灵敏度注册（实际负载校准、灵敏度注册校准、数值注册校准）
4种比较值存储模式的切换功能
允许任意值设置的电平测试信号功能
| 输入通道数 | 1 |
|---|---|
| 适用转换器 | 应变片传感器 |
| 适用电桥电阻 | 87.5～1000Ω（可并联4台350Ω） |
| 桥接电源 | DC 2V（30mA）、DC 4V（50mA）可选 |
| 测量范围 | ±3.2mV（含调零范围） |
| 采样速度 | 50次/秒 |
| 解决 | 输入范围 64000 个计数（双极） |
| 校准功能 | 实际负载校准、灵敏度登记校准、数值登记校准 |
| 展示 | ±9999 字符高度14mm，红色LED 速度50次/秒 |
|---|---|
| 小数点 | 任意位置显示 |
| 调零功能 | 由数字调零、按键操作或输入范围内的控制输入信号控制 |
| 平滑功能 | *小刻度 1、2、5、10、20、50、100 次 移动 平均 0、2、4、8、16、32、64、128 次 |
| 自动校零功能 | 零位跟踪（设定范围内自动数字置零） 近零（自动显示零） |
| 加法功能 | 设定范围±9999 |
| 原值显示范围 | ±3.200毫伏/伏 |
| 电平测试功能 | 可以显示任意数字 |
| 温度稳定性 | 零点 ±0.5μV/℃以内 灵敏度 ±0.01%/℃以内 |
| 非线性 | ±(0.1%FS±1digit)以内 |
| 点 | 4点（零指令、电平测试指令、模式指令1、模式指令2） |
|---|---|
| 信号容量 | DC12V、5mA以上 |
| 输入法 | 集电极开路信号（NPN）或无电压接点信号 |
| 点 | 3 分（高、好、低） |
|---|---|
| 输出方式 | 集电极开路信号（NPN） |
| 承载量 | DC30V、20mA（阻性负载） |
| 模式功能 | 可设定4组上下限，并通过控制信号切换 |
| 上下限比较功能 | 点数 2点（HIGH、LOW） 设定范围 ±9999 比较速度 50次/秒 |
| 判断功能 | 得1分（OK） |
| 模拟输出 | 输出可选择电压输出或电流输出 |
|---|
| 电压输出 | ±10V（负载电阻2kΩ以上），任意可调 |
|---|---|
| 电流输出 | 4～20mA（负载电阻500Ω以下），任意扩展 |
| 响应速度 | 约0.25秒（10%→90%） |
| 非线性 | ±0.1%FS以内 |
| 响应频率 | 1Hz（-3dB±1dB） |
| TEDS功能 | 自动灵敏度注册（按键操作、开机、RS控制） |
|---|---|
| 电源 | 交流电源 AC 100 ～ 240V，功耗约 6VA 直流电源 DC 10 ～ 30V，功耗 8W 以下 |
| 使用温度和湿度范围 | -10 至 50°C，20 至 85% |
| 外形尺寸 | 96（宽）×48（高）×144（深）毫米 |
| 面板开孔尺寸 | 92.2 0 +0.4 ×45.2 0 +0.4板厚0.8～5.0mm |
| 大量的 | 约300g（交流电源、标准型） |
| 合规指令 | EMC 指令 2014/30/EU 低电压指令 2014/35/EU（仅适用于 AC 规格） RoHS 指令 2011/65/EU、(EU) 2015/863（10 种物质） |
| 标准配件 | 使用说明书 单元贴纸 |
|---|---|
| 选项 | 交流电源线 P-23（适用于 AC100V）、P-28（适用于 AC200V） BCD 输出电缆 N-43 BCD 输出打印机电缆 N-44 |
