转速是汽轮机组重要的运行监视参数，当机组转速达到 110%额定转速时, 应使汽轮机紧急停机。为实现这
一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在 110%额定转速时产生的离
心力作用下“击出”，可使汽轮机紧急停机。
在新机组投运或机组每次大修并网前，做撞击子动作转速测定。为防止撞击子卡涩，制造厂规定机组在连
续运行 2000 小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、
“缩回”的状态,也无法确定撞击子动作时的转速。

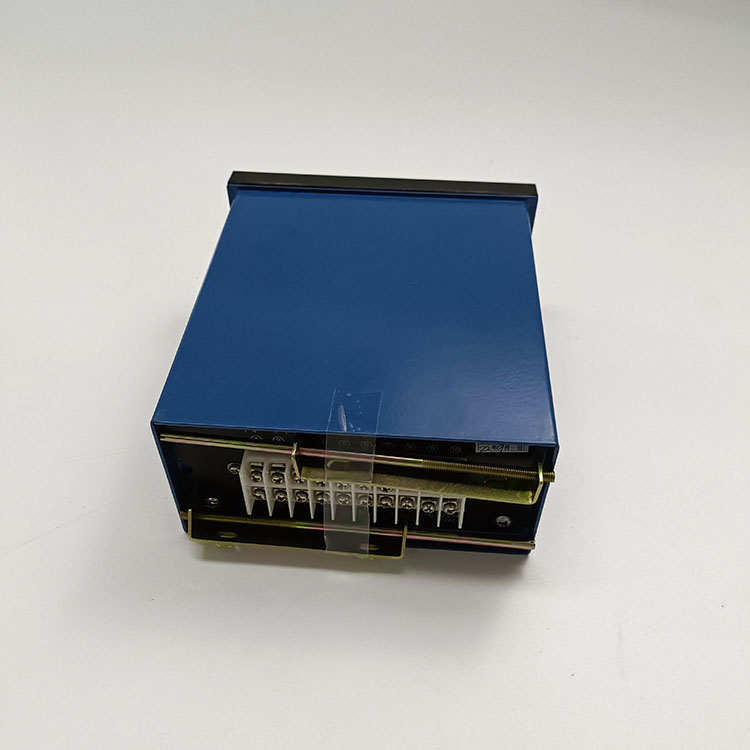

汽轮机转速/撞击子监测仪，采用微型计算机智能，一并解决了转速监视和撞击子监视的难题,平时显示汽
轮机转速并捕捉记录机组“高”转速，当危急遮断器撞击子“击出”、“缩回”时，内部记忆功能将“击出”、
“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出“高”、“击出”、“缩
回”时的转速。
主要功能：
适用于所有旋转机械装置转速的测量和危急遮断撞击子的状态指示，如汽轮机等。
功能说明：
可编程转速监视仪采用 ARM 高性能嵌入式处理器，高通用性的硬件设计和丰富的软件编程功
能，使传感器与仪表测量的线性、频响、温漂和抗干扰能力得到大地改善，加上所有参数都是数字
设定，使得系统测量精度，保护动作。
实时记录监视仪检测到的峰值。
实时记录撞击子打出和缩回时的转速值。
测量值、报警设定值，可分别在 LED 数码管上显示。
可任意设置和修改报警值。
当过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。 报警设置延时调整，以防止现场干扰引起误报警。
停电时能保持设置参数及其它记忆值。
设有电流输出接口，可与计算机、DCS、PLC 系统、无纸记录仪等设备连接。
具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，抑制仪表误报警。
