倍福beckhoff端子模块EK1122功能介绍
产品简介：
德国倍福beckhoff端子模块EK1122
EK1122 2端口EtherCAT接头可用于EtherCAT终端之间任何所需位置的EtherCAT端子段，并可配置EtherCAT星形拓扑。一个模块化的EtherCAT星形集线器可以通过在一个站点中使用几个EK1122单元来实现。
特殊功能：
-连接技术：2个RJ45插座
-连接长度：长100米
-可用于配置EtherCAT星形拓扑
EK1122有两个RJ45插座，可以通过RJ45连接器连接以太网电缆，并建立与另一个EtherCAT段或单个EtherCAT设备的连接。EK1122支持运行期间EtherCAT段的耦合和解耦（热连接）。

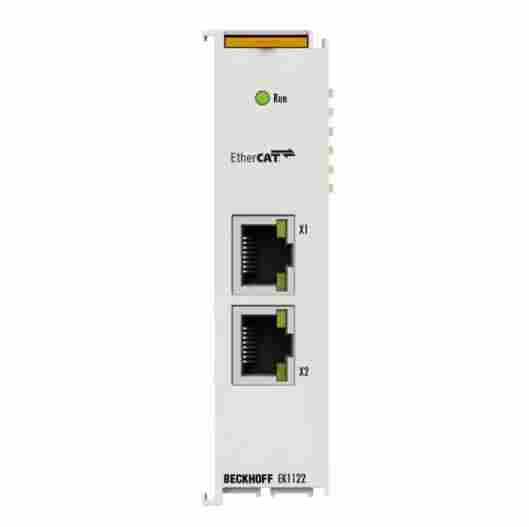

产品图片：
技术数据EK1122
EtherCAT系统内的任务EtherCAT连接的耦合
数据传输介质以太网/EtherCAT电缆（至少Cat.5），屏蔽
站间距离100米（100BASE-TX）
协议EtherCAT
延迟约。1µs
数据传输速率100 Mbit/s
不需要配置
总线接口2 x RJ45
电气总线供电
典型电流消耗。220毫安
重量约。65克
操作/储存温度-25…+60°C/-40…+85°C
相对湿度95%，无冷凝
外壳数据EL-24
设计形式紧凑的带有信号LED的终端外壳
材料聚碳酸酯
尺寸（宽x高x深）24毫米x 100毫米x 52毫米
安装在35 mm DIN导轨上，符合EN 60715，带锁
通过双槽和键连接的方式并排安装
标记——
接线推入式连接
