相关数据KL3404模拟量输入beckhoff模块
应用参数:
通过K总线供电
信号电压-10…+10 V
KL3xxx 和 KM3xxx 系列总线端子模块可以处理各种模拟量信号。一方面，它们支持并预处理自动化行业中常见的标准信号，如 0...10 V、±10 V、0...20 mA 和 4...20 mA。另一方面，它们可以测量电阻、压力或温度等变量。产品系列还包括模拟量总线端子模块，它们可用于连接和分析应变计、热电偶和电阻温度计等特殊传感器。特殊的模拟量总线端子模块也可用于实现电能和电力测量等测量任务。
模拟量总线端子模块产品系列品种繁多，拥有各种具有不同通道数量、分辨率和测量精度的型号供用户选择，可以为满足各种应用（从简单的工业应用到高精度测量）需求提供合适的产品。
内阻>130 kΩ
倍福总线端子模块是一种独立于现场总线的开放式 I/O 系统，由电子端子模块组成。总线耦合器用于连接 I/O 组件和现场总线。产品系列包括用于 PROFIBUS、CANopen、DeviceNet 及许多其它常见现场总线系统的总线耦合器。
除了标准 I/O 端子模块之外，产品系列还包括用于在一个系统中连接安全功能和 I/O 技术的安全 I/O 端子模块。因此，总线端子模块可以用于如楼宇自动化领域的特殊任务或实施驱动解决方案。
所有组件都可以很轻松地安装在控制柜或 DIN 导轨上的接线盒中；在通过插拔式卡口连接到位时会通过内部端子模块触点自动完成供电、通信和现场电压分配。
共模电压UCM–
转换时间~2ms
分辨率12位（适用于0…10 V范围：分辨率11位）
测量误差/不确定度<±0.3%（相对于满量程值）
电气隔离500 V（K总线/信号电压）
电流消耗电源触点–
K总线典型电流消耗。100毫安
过程图像输入中的位宽：4 x 16位数据（4 x 8位控制/状态可选）
配置无地址或配置设置
操作/储存温度-25…+60°C/-40…+85°C

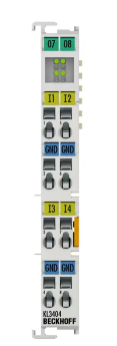

模拟输入端子KL3404处理范围在-10到+10 V之间的信号。电压被数字化到12位的分辨率，并被传输到更别的自动化设备，进行电气隔离。在KL3404总线终端中，四个输入为2线制，具有公共接地电位。输入的参考接地是内部接地。LED指示与总线耦合器的数据交换。
