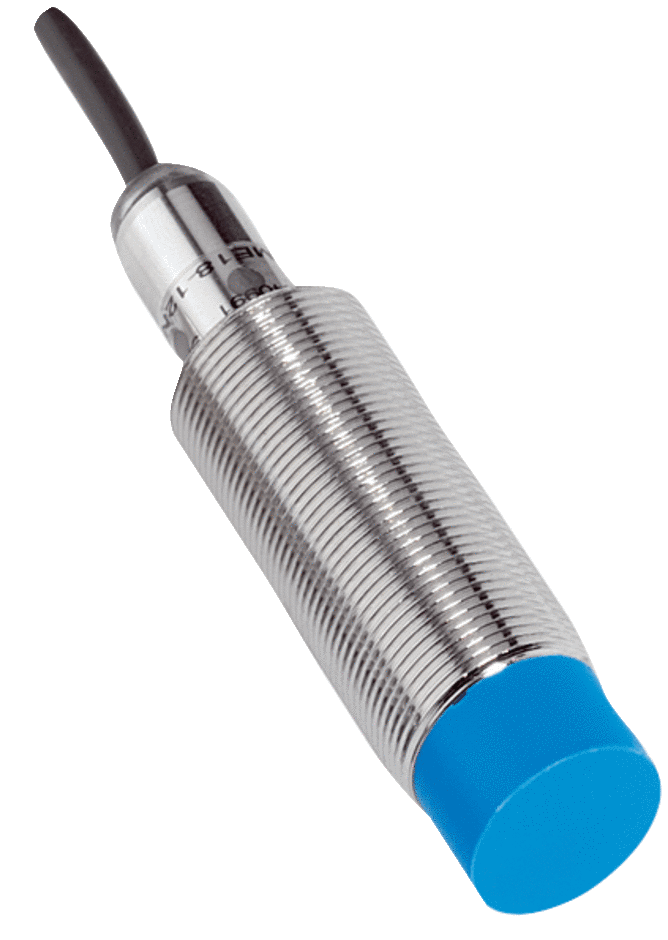

德国SICK电感式接近传感器资料显示
类型:IME18-08NPSZW2S
技术参数
订货号:1040952
产品特点
设计构造 公制设计
外壳形状 标准结构形式
螺纹尺寸 M18 x 1
直径 Ø 18 mm
触发感应距离 Sn 8 mm
安全接通距离 Sa 6.48 mm
安装在金属 非齐平
开关频率 1,000 Hz
连接类型 电缆，3 芯, 2 m
开关量输出 PNP
输出功能 常开接点
电气规格 DC 3 线
外壳防护等级 IP67 1)
供货范围 紧固螺母，黄铜，镀镍 (2 x)
1) 根据 EN 60529.
机械/电子参数
供电电压 10 V DC ... 30 V DC
残余纹波 ≤ 10 %
电压下降 ≤ 2 V 1)
（接近传感器）通电后开始工作前的延时 ≤ 100 ms
滞后 5 % ... 15 %
再现性 ≤ 2 % 2) 3)
温度漂移 (Sr) ± 10 %
电磁兼容性 根据 EN 60947-5-2
持续性电流 Ia ≤ 200 mA
空载电流 ≤ 10 mA
导线材料 PVC
导线横截面 0.25 mm²
导线直径 Ø 3.9 mm
短路保险 ✔
极性反接保护 ✔
通电脉冲保护 ✔
抗冲击与抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm
运行环境温度 –25 °C ... +75 °C
外壳材料 黄铜, 镀镍
材料，感应面 塑料, PA 66
壳体长度 67 mm
可用的螺纹长度 42 mm
*拧紧力矩 ≤ 40 Nm
UL 文件编号 NRKH.E181493
德国SICK接近传感器IME18-08NPSZW2S
德国西克(sick) 接近开关(恶劣环境) IMB系列
德国西克SICK IMB电感式接近传感器，在坚固性方面为严苛环境下的应用设立了,不管是油液接触，浸没，在室外都可适用。
外壳防护等级为IP68,IP69k
IP (国际防护标准)是一个由DIN VDE 0470和DIN 40 050定义的术语。
这些标准给出了在额定电压不过72.5KV时电器设备外壳的防护等级分类。
具体内容如下:
1、人身保护。
2、电器设备的保护，防止固态物质包括粉尘的进入。
3、电器设备的保护，防止水对设备造成的损害。
IP代码解释
-个IP代码由字母"IP” 和两个数位组成。*个数位是0~6, 第二个数字是0 ~ 9或者9K:
. >〉IP67:在15厘米到1米深的水中浸泡30分钟， 能够防止水的进入。
>〉IP68:在供应商规定的条件下，持续浸没在水中，能够防止水的进入。
IME18-05BPOZC0S
IME18-05BPOZW2S
IME18-05BPOZC0K
IME18-08BNOZC0S
IME18-12NNOZC0S
IME18-12NNOZW2S
IME18-12NNSZC0S
IME18-12NNSZW2S
IME18-12NPOZC0S
IME18-12NPOZW2S
IME18-12NPSZC0S
IME18-05BPOZW2K
IME18-05BPSZC0K
IME18-05BPSZW2K
IME18-08NNOZC0K-110
IME18-08NNOZW2K
IME18-08NNSZC0K
IME18-08NNSZW2K
IME18-08NPSZW2K
IME18-12NPSZW2S
IME18-08BNOZC0K
IME18-08BNOZW2K
IME18-08BNSZC0K
