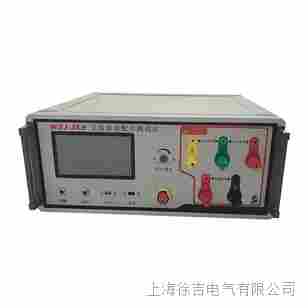

WZJ-JX2交流级差配合测试仪产品介绍
WZJ-JX2交流级差配合测试仪是上海徐吉电气有限公司生产销售：站用电系统由站用变压器电源、站用变压器、380V低压配电屏、保护测控、交流供电网络组成的系统。站用电负荷宜由站用配电屏直接供电，对重要负荷应采用分别接在两段母线上的双回路供电方式。断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分、分别接在两段站用母线，各区域分别设置配电箱，向各间隔负荷辐射供电。配电箱采用双电源进线时，配置双投刀开关进行手动切换，一路运行，一路备用，分别接到380V两段工作母线上。
WZJ-JX2交流级差配合测试仪详情介绍：
本目录是上海徐吉电气有限公司为您精心提供：
产品概述
站用电系统由站用变压器电源、站用变压器、380V低压配电屏、保护测控、交流供电网络组成的系统。站用电负荷宜由站用配电屏直接供电，对重要负荷应采用分别接在两段母线上的双回路供电方式。断路器、隔离开关的操作及加热负荷，可采用按配电装置区域划分、分别接在两段站用母线，各区域分别设置配电箱，向各间隔负荷辐射供电。配电箱采用双电源进线时，配置双投刀开关进行手动切换，一路运行，一路备用，分别接到380V两段工作母线上。站内交流保护电气要求如下：变电站站用交流电源系统380V供电交流馈线断路器宜按照1.2倍及以上负载额定电流选择；交流馈线断路器与下级断路器之间的级差配合本醉小应为两级，并满足对应断路器生产厂家相关级差配合要求；变电站内设置的交流保护断路器的级数不宜过4级；交流馈线不宜采用交流断路器与交流熔断器混用；380V低压配电屏进线断路器应具备过流及短路保护功能，并配置保护出口接点用于闭锁380V备自投装置。
功能特点
① 采用32位168M高速微控制器作为主控芯片，配合1M采样速率，高精度ADC采样芯片，保障信号的可靠，准确记录；
② 具有回路电阻、短路电流预估；
③ 模拟交流回路金属性短路故障试验，测试回路开关级差配合可靠性；
④ 模拟漏电开关的漏电流跳闸试验；
⑤ 三相电压不平衡测试；
⑥ 短路校验发生异常故障时，可提供自动延时断开和人工急停按钮切断回路保护方式。
⑦ 采用可控硅控制。稳定输出电流，保障装置**运行。
⑧ 采用过零触发功能 ，不损伤交流开关。
⑨ 装置支持任意间的相相测试和相零测试，可显示短路电流、分断时间、燃弧时间、熄弧时间及开关分断时波形曲线。
⑩ 装置使用可视图形化界面，自带数据库管理系统，可随时查看记录、生成EXCEL报表或转换成WORD报表供打印，存档。
11 装置具有容量记忆功能，可以点击快速测试，不必每次重复输入同样的开关容量参数。方便快捷测量，大大提高工作效率。
技术参数
① 工作电源：AC220V±15% 频率50HZ
② 测试电源电压等级：AC110V、220V、AC380V， 50Hz
③ 电压精度：0.5%
④ 电流精度：1%
⑤ 预估精度：<5%
⑥ 电流测量范围：预估测量范围：0-8000A
⑦ 短路测量范围：≥2000A
⑧ 延时保护：≤1000ms
⑨ **：采用3重保护：可控硅保护、时间继电器延时保护、手动强制断电保护。
⑩ 短路方式：相线短路、相零短路。
⑪ 延时调节范围：5%～*
⑿ 录波时间：测试前半个周期，测试后半个周期。
⒀ 录波分辨率：24位；
