在途P+F编码器ENI58IL-H12BA5-0500UD2-RC1
产品简介：
倍加福P+F增量旋转编码器ENI58IL-H12BA5-0500UD2-RC1
-外壳 ∅ 58 mm
-空心轴
-高 5000 ppr
-通用输出驱动器
-BlueBeam 技术确保*
通用规格：
检测类型 光电采样
线性度误差 ± 0,025 °
脉冲计数 大 5000
电气技术规格：
工作电压 4,75 ... 30 V DC
空载电流 大 50 mA
输出
输出类型 推挽式或 RS422（通用输出驱动器，输出电平取决于输入电压）
负载电流 大值/通道 40 mA ，短路保护，反极性保护
输出频率 大 400 kHz
上升时间 300 ns
A 到 B 相
脉冲计数 < 3600 90 ° ± 9 ° 电气
脉冲计数 ≥ 3600 90 ° ± 15 ° 电气
工作循环 1/2 ± 10 %

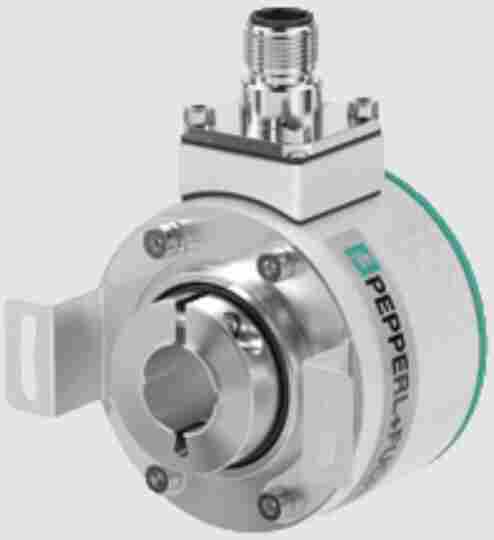

产品图片：
连接
连接器 M12 连接器，8 针
M12 连接器，5 针
M23 连接器，12 针
10 针 MIL 连接器
7 针 MIL 连接器
电缆 ∅6 mm，4 x 2 x 0.14 mm2
固定电缆，带 M12 插头。5 针
固定电缆，带 M12 插头。8 针
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F) ，固定电缆
-5 ...85 °C (23 ...185 °F)，可移动电缆
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格：
材料
外壳 3.2315 铝 （AlMgSi1，耐盐水腐蚀）
法兰 3.2315 铝 （AlMgSi1，耐盐水腐蚀）
轴 空心轴 不锈钢
质量 < 300 g 没有电缆
旋转速度 大 6000 min -1 防护等级 IP65 ， 大 3000 min -1 防护等级 IP67
惯性力矩 ≤ 70 gcm2
起始扭矩 ≤ 1,5 Ncm 防护等级 IP65 ， ≤ 3 Ncm 防护等级 IP67
轴负载
角度偏移 大 1 °
轴向偏移 大 1 mm
