一、概述
1．产品特点

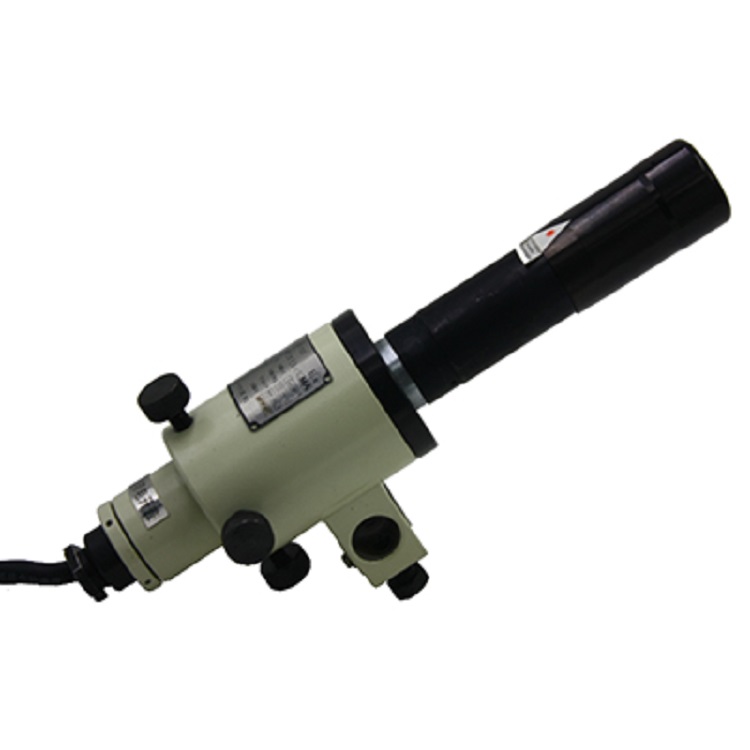

YBJ隔爆型激光指向仪是集电子、光学、机械等为一体的仪器。具有外形美观、体积小、重量轻、等特点。仪器安装采用固定式，通过悬挂组可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动。产品采用的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V~AC245V（或定制AC30V~AC40V）供电，具有保护功能。
2．执行标准
GB3836-2010 MT 870-2000 Q/HGY22-2017企业条件 《煤矿规程》
3．主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。
4．使用环境
大气压：86kPa~110kPa
环境温度：-20℃~+40℃
空气相对湿度：≤95%RH（+25℃时）
含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
工作原理：
仪器接入供电电压AC127V（或定制AC36V）后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其射程分别达到500米、800米、1200米
基本参数及性能要求
1、基本参数：
安装方式：固定式
形式：隔爆型 标志：ExdIMb
激光指向仪工作制：连续运行
供电电压：AC127V（或定制AC36V） (电压在85%~110%波动时仪器可正常工作）
工作电流：≤90mA
尺寸：266mm×250mm×130mm（YBJ-500C/ YBJ-800），286mm×250mm×130mm（YBJ-1200）
重量：3.4kg（YBJ-500C/ YBJ-800），3.5kg（YBJ-1200）
2、性能要求：
YBJ-1200激光指向仪射程1200m、在1200m处光斑直径应不大于80mm、光斑飘移量应不大于10mm。
YBJ-800激光指向仪射程800m、在800m处光斑直径应不大于60mm、光斑飘移量应不大于10mm。
YBJ-500C激光指向仪射程500m、在500m处光斑直径应不大于50mm、光斑飘移量应不大于10mm。
激光指向仪横向、纵向粗调：360°任意；微调机构的横向和纵向调节范围应不小于±1.5°
光功率：不大于15mW
1．安装
（1）首先将一根φ20~22毫米的锚杆（用户自备）打入巷道顶板上固定。
（2）固定杆穿过固定座，用螺栓将仪器安装在固定杆上，再如图所示将螺塞、固定环、锁紧座固定在事先安装好的锚杆上。
2．调节、使用
电源连接：确认供电电压在标牌规定的交流范围内，在井下严禁带电打开！将仪器的电缆线、地线接入正确位置，确认电路无松动和短路后，拧紧各紧固螺钉，即可通电点亮。
（1）根据测量仪器的指向需要，进行仪器垂直方向、水平方向粗调。
垂直方向粗调：松开螺塞，沿锚杆转动仪器使激光束在垂直方向调整到理想位置（中腰线处）锁紧螺塞即可。
水平方向粗调：松开螺栓，沿固定杆移动仪器使激光束在水平方向调整到理想位置（中腰线处）锁紧螺栓即可。
（2）再根据工程需要调整激光束的方向，调整方法如下：
水平方向调整：先锁紧垂直调整螺旋，同时同方向旋转左右两个水平调整螺旋，使光斑水平移动，调整好后将两螺旋锁紧；
垂直方向调整：先锁紧水平调整螺旋，同时同方向旋转上下两个垂直调整螺旋，使光斑垂直移动，调整好后将两螺旋锁紧即可。
请注意：光斑水平、垂直方向调整准确后，同时锁紧调整螺旋。仪器出厂时，光斑在射程内已校验，用户现场免调试。如果用户需要调整，请参考故障分析中的方法进行。
五、警示
1．禁止注视出光视窗口！
2．严禁带电打开！
六、保养、维护、注意事项
1．仪器长期不用时应存放在干燥、无腐蚀性环境中。
2．仪器出厂时光学系统经过调校，请勿随意拆卸；运输时应轻拿轻放，避免剧烈震动。
3．仪器应使用规定的输入电源电压，内、外接地良好。
4．不得带电检修，需开盖检修时在场所进行。
5．应定期用镜头纸或软布擦拭激光出孔的视窗玻璃，做到表面清洁无灰尘。
6．仪器在保养和维修时，严禁带电打开！严禁损伤隔爆面！不能随意改元器件型号、规格、参数；应注意防止失爆（注意不要碰坏隔爆面、接线盒盖板的紧固、不得丢失引入装置中的密封圈，注意适当拧紧压紧螺丝等）。隔爆面安装时应将涂抹防锈油，检查调整机构是否灵活，锁紧是否，检查密封圈紧固件，如有损坏应及时换。
产品装箱清单
1．激光指向仪 1台
2．固定杆 1个
3．悬挂组 1套
4．内六角扳手 1个
5．仪器箱 1个
6．产品说明书 1份
7．产品合格证 1份 （悬挂组包括螺塞、固定环、锁紧座）
