库号：M176571
配两套10mm和20mm的模具，压力1000kg，除了能够测试粉末样品外还需要能够直接测试极片或膜片电阻（测试膜片电阻时候可以将模具移开，探针直接测试极片电阻）
二、概述
2.1 基本功能

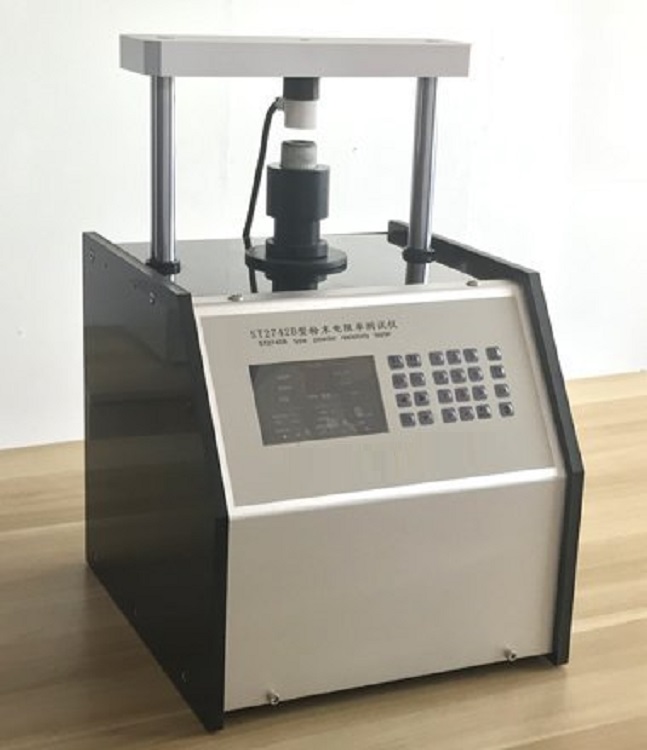

M176571-ST2742B 型自动化粉末电阻率测试仪是运用四探针法测试粉末“电阻率-压强”和“电导率-压强”特性的测量仪器。同步测试“压实
密度-压强”特性曲线。
2.2 采用主要国标
《GBT 1552-1995 硅、锗单晶电阻率测定直排四探针法》、《GBT 30835-2014 锂离子电池用炭复合磷酸铁锂正极材料》以及《GBT
24521-2009 焦炭电阻率测定方法》
2.2 仪器成套组成：
整套仪器主要部件有：测控主机、自动压强控制台、自动高度传感器、加料器、四探针电极以及配套 PC 测控软件等模块。
2.3 特征：
a. 高精度国标四探针算法。
克服两电极法（四端子法）中粉末样品和电极间接触电阻以及测试电极、测试线缆内阻引起的。尤其对于石墨碳素、金属粉末等
低电阻率的不可代替！也符合锂电池正负极材料粉末电阻率测试的相关行业标准，因此精度高、重复性好。
b. 合理同步式压强和电阻率测控模式。
克服异步式先压片后测试的出片易散成形难、压强衰减不可控的难题。
c. 多点连续测试、智能拟合“电阻率-压强”曲线。
克服传统单点单片测试模式，提高工作效率；
以完整曲线代替单点表征直观。见右图。
d. 全自动施加多点连续阶梯式压强测控条件，重复性好、简捷。
克服手工压力施加模式下易疲劳、一致性差弊端，提高工作效率和测试
精度。

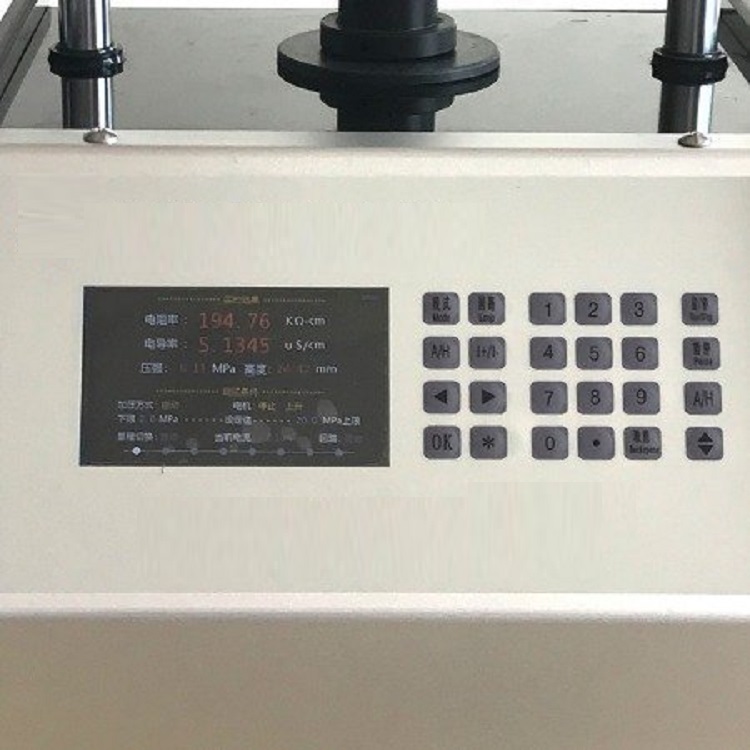

e. 彩屏同屏显示电阻率、电导率、压实密度、压强、高度等多参数。
克服数码 LED 显示器显示器多内容不能同步显示的局限性。
f. 多通道高精度 ADC 模块，保证系统测试高精度。
电阻率、电导率五位数显示，压强、高度、压实密度四位数显示。
g. 人机对话测控多模式、简便。
单机模式，仪器所有参数设定、功能转换全部采用轻触按键+彩屏显示，
联机模式，有配套 PC 软件，提供参数设定界面、测控界面、历史查询界面、在线
帮助界面等完善便捷的功能。用于在 PC 端实现对仪器的测控功能以及数据查看、编辑、保
存、打印、历史查询等功能。
h. 仪器具有高度、压强自校功能，保证客户端保持高精度测控效果。
i. 便于拓展，一机多用。
本机可以直接作为压片机使用，也可拓展为压实密度测试仪，压实密度-电阻率图谱测试仪。
2.4 适用场景
本仪器具有测量精度高、测控功能丰富、操作简便、稳定性好、重复性好、一机多用等特点。也是区别于以往旧款同类测试仪的新特点！
本仪器适用于锂电池正负极材料厂、石墨碳素厂、焦化厂、粉末冶金厂、高等校、研究所、计量单位、工矿企业等，是检验和分析粉末样品电阻
率参数的一种重要良工具。
三、参数
3.1 可测样品特性参数
a. 可测电阻率范围：15.00×10
-6
～ 200.00×10
3
Ω-cm
分辨率：1.50×10
-6
～ 0.01×10
3
Ω-cm
b. 可测样品粒度要求： 40 目以下，大不过 10 目，过细无影响！
c. 可测样品成份：无特殊要求，只要对金属电极和塑料料杯无腐蚀性损伤即可。

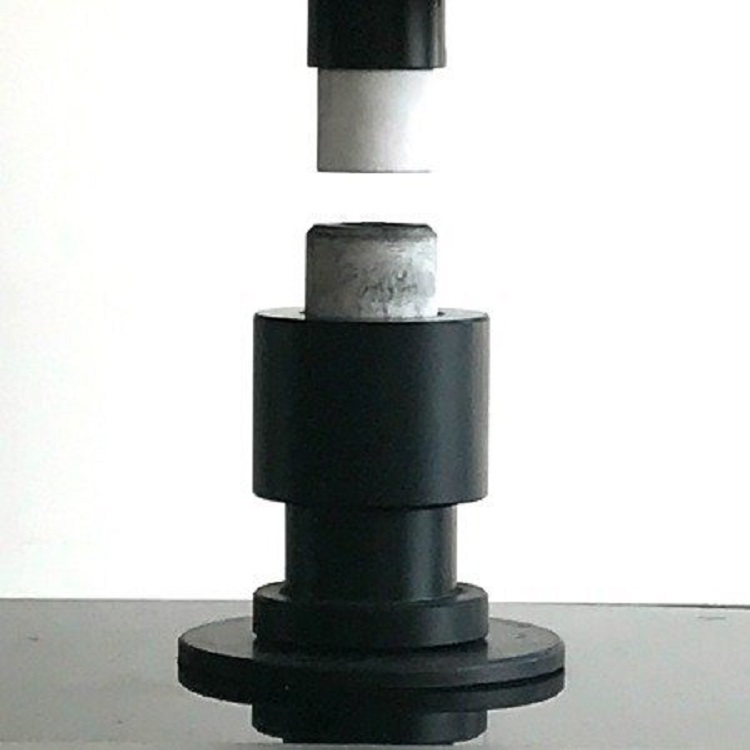

d. 料杯选型和样品用量：如下表 3.1-1/2/3 料杯选型、样品用量。
表 3.1 料杯选型、样品用量和压强量程表
序号 料杯型号/截面积 cm 2 ST2742B-FS10/1.0 ST2742B-FS20/2.0 ST2742B-FS30/3.0
1 选型参考 一般通用型 压缩比大，蓬松型 粒度较大（焦煤类）
2 单次用量（毫升 ml) 1 ～ 2 2 ～ 4 3 ～ 6
3 重测次数 2 ～ 3 2 ～ 3 2 ～ 3
4 可测压强范围（MPa） 0 ～ 30 0 ～ 15 0 ～ 10
3.2 可提供测试条件参数
a. 八档恒流源：0.1uA，1.0uA，10uA，100uA，1.0mA，10mA，100mA，1.0A。
电压表：20mV ～ 2.0V 自动量程。
