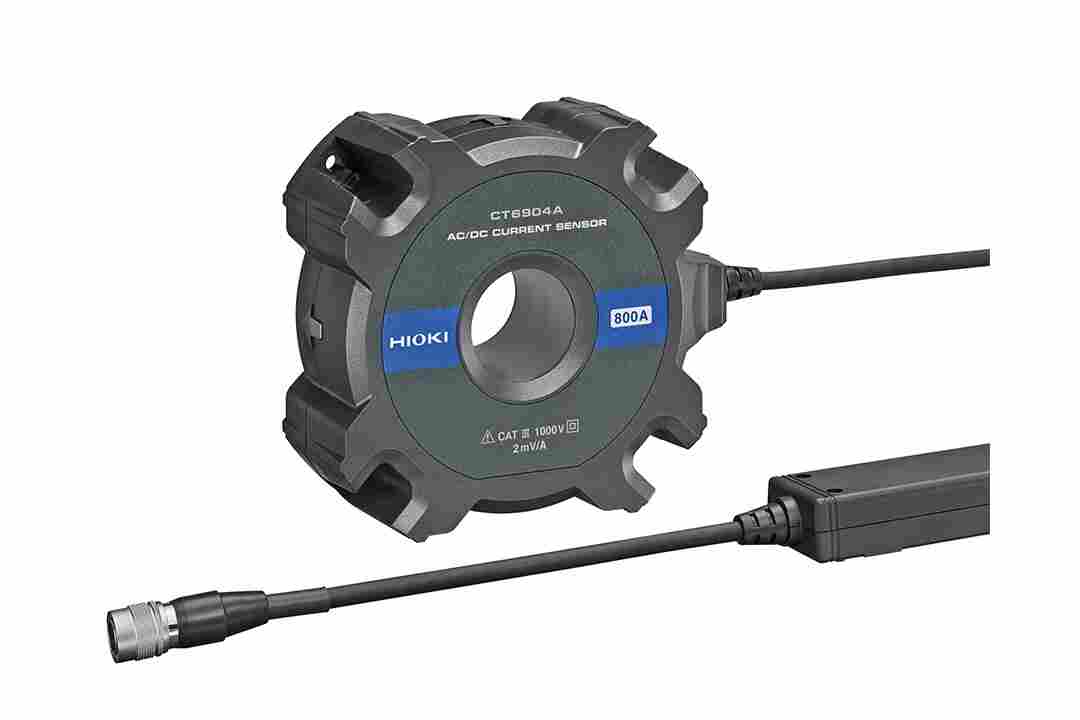

玉崎供应HIOKI日置 电流传感器 CT6904A
玉崎供应HIOKI日置 电流传感器 CT6904A
产品特点
额定电流 | AC/DC 500A |
|---|---|
*输入电流 | 在降额范围内, *到±1000 A peak（设计值, 40℃以下且20 ms以内） |
频率特性 | 振幅: DC〜4 MHz（CT6904A-1: 2 MHz) 相位：DC〜1 MHz |
线性 | ±5 ppm Typical |
| 偏移电压 | ±10 ppm Typical (23℃, 无输入) |
| 基本精度 | DC (±0.025% rdg. ±0.007% f.s. ,无相位规定) |
| 输出电压率 | 4 mV/A ※本仪器的输出为经由传感器单元输出的AC+DC电压 |
| 对地*额定电压 | 1000 V CAT III |
可测导体直径 | φ 32 mm以下 |
| 使用温湿度范围 | -10°C〜 +50°C, 80% rh以下 (无结露) |
| 电源 | 可由功率分析仪PW8001、 PW6001、PW3390或传感器单元CT9555、CT9556、CT9557供电 |
| *额定功率 | 7 VA以下 (测量500 A/55 Hz, 电源为±12 V时) |
| 体积及重量 | 139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, 线长3 m, CT6904A-1: 1.35 kg, 线长 10 m |
| 附件 | 使用说明书 ×1, 携带包 ×1, 彩色标签(用于识别通道) ×1, 使用注意事项 ×1 |
