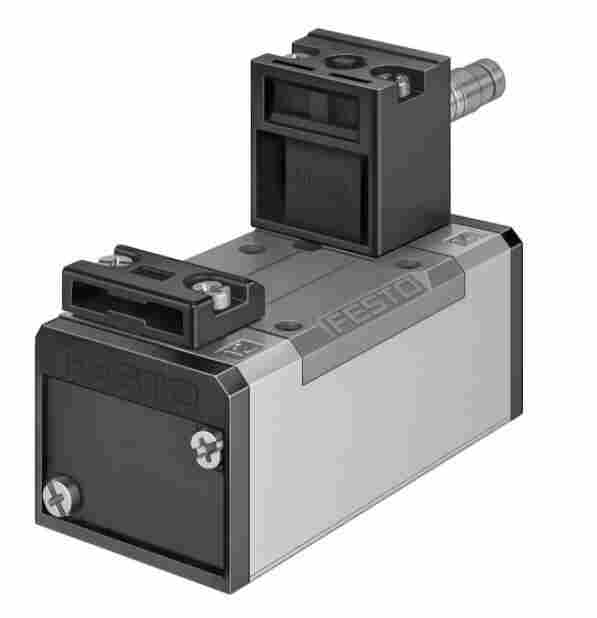

FESTO电磁阀MN1H-5/2-D-2-FR-C结构特点
产品简介：
德国费斯托FESTO电磁阀MN1H-5/2-D-2-FR-C
订货号：159699
技术参数
阀功能
两位五通，单稳态
驱动方式
电控
宽度
54 mm
标准标称流量
2300 l/min
工作气口
底座规格 2，符合 ISO 5599-1 标准
G3/8
工作电压
通过电磁线圈，须另外订购
工作压力
0.3 MPa ... 1 MPa
工作压力
3 bar ... 10 bar
结构特点：
活塞闸阀
复位类型
弹簧复位
防护等级
IP65
公称通径
11.5 mm
网格尺寸
56 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 5599-1
产品图片：
手控装置
通过附件锁定
按钮式
ISO 规范
252
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00991003
搭接
正重叠
关闭时间
62 ms
打开时间
24 ms
密封件材料
HNBR
NBR
外壳材料
压铸铝
0 信号的大正向测试脉冲
3700 µs
信号为 1 的大负向测试脉冲
4600 µs
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
介质温度
-5 °C ... 50 °C
声压级
85 dB(A)
环境温度
-5 °C ... 50 °C
产品重量
710 g
电气接口
通过 N1 型线圈，须另外订购
安装方式
底座上
通过通孔和螺钉
先导排气口 84
M5
