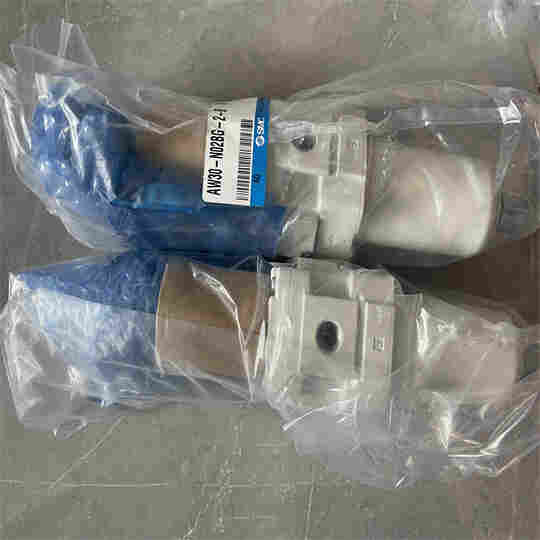

SMC过滤减压阀升级款AW30-N02BG-2-B-X430
AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 N NPT
接管口径 02 1/4
可选项a B 带托架
可选项b - 无自动排水器
可选项c G 圆形压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a 2 0.05～0.85MPa设定,金属杯;X406:0.05～0.4MPa设定;X425:0.1～1.7MPa设定
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 X430 低温环境用
出口压励附加平衡提升阀提供了快速响应
具有的压力调节，适用于压力控制。
整体控制活塞，有唇形密封，寿命长。
全流量压力表气口。
带防护罩的按压锁定式调节旋钮。
结构紧凑，维护方便
技术参数1、总线大工作压力: 1.0Mpa
2、工作温度: 0-50°C
3、压力调节范围: 0.05-1.0MPa
4、分水效率不低于80% 5、 流量
SMC过滤减压阀安装要求：
1、减压阀的安装应在供水管网试压、冲洗合格后进减压阀行。检查数量：全数检查。检查方法：检查管道试压及冲洗记录。
2、减压阀安装前应检查：其规格型号应与设计相符；阀外控制管路及导向阀各连接件不应有松动；外观应无机械损伤，并应清除阀内异物。检查数量：全数检查。检查方法：对照图纸，观察检查和手扳检查。
3、减压阀水流方向应与供水管网水流一致。检查数量：全数检查。检查方法：观察检查。
4、应在进水侧安装过滤器，并宜在其前后安装控制阀。检查数量：全数检查。检查方法：观察检查。
5、可调式减压阀宜水平安装，阀盖应向上。检查数量：全数检查。检查方法：观察检查。
6、比例式减压阀宜垂直安装；当水平安装时，单呼吸孔减压阀其孔口应向下，双呼吸孔减压阀其孔口应呈水平位置。检查数量：全数检查。检查方法：观察检查。
7、安装自身不带压力表的减压阀时，应在其前后相邻部位安装压力表。检查数量：全数检查。检查方法：观察检查。
