SMC气缸带导杆式样册MGPM50-125Z
MGP-Z 系列 带导杆薄型气缸
由于导杆缩短、端板厚度变更，重量*多削减24%
实现节省空间
由于导杆*多缩短22 mm，削减了气缸安装时避让孔的加工量
圆型磁性开关、耐强磁场磁性开关无需隔板，可直接安装
字段描述 字段取值 取值描述
轴承的种类 M 滑动轴承
缸径 50 缸径 50mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 125 气缸行程 125mm
行程调整标记 - 无
磁性开关型号 - 无磁性开关(内置磁环) ※ 订制规格XB6时无磁环
磁性开关个数 - 2个 或 无
订制规格 - 标准
配管口径 1/4
形式 气压式
动作方式 单杆双作用
内置磁环 内置磁环
安装方式 基本型
缓冲形式 垫缓冲
*低使用压力 0.1 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500 mm/s
无杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯

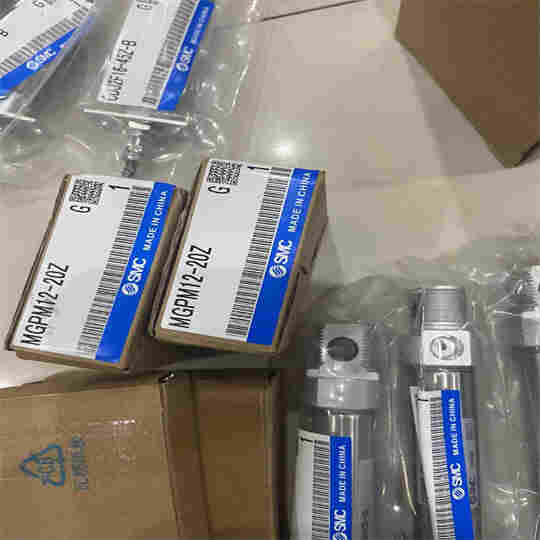

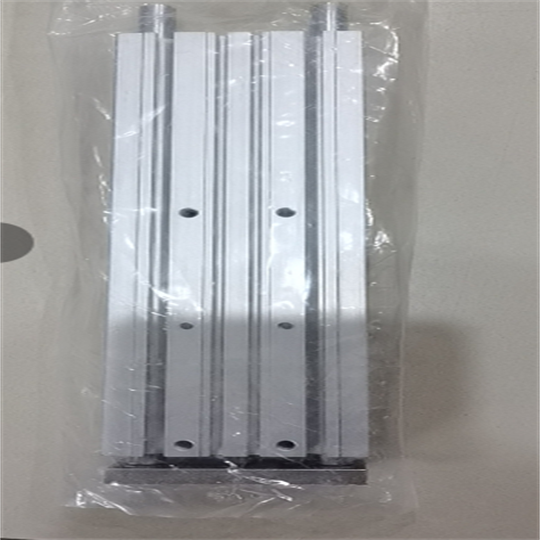

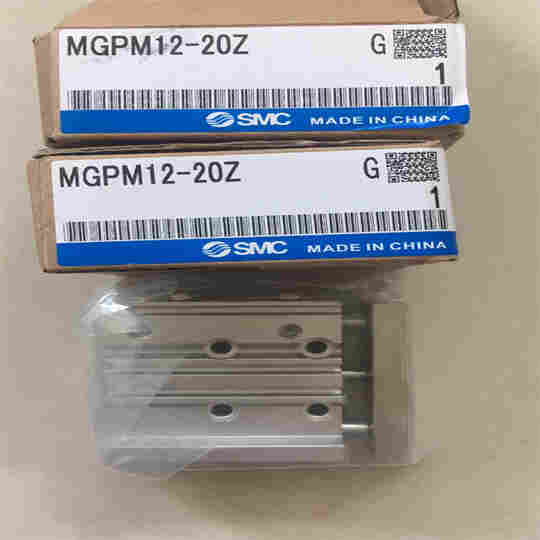

日本SMC气缸图片
0.2MPa理论推力IN 342 N
0.3MPa理论推力IN 513 N
0.4MPa理论推力IN 684 N
0.5MPa理论推力IN 855 N
0.6MPa理论推力IN 1025 N
0.7MPa理论推力IN 1196 N
0.8MPa理论推力IN 1367 N
0.9MPa理论推力IN 1538 N
1.0MPa理论推力IN 1709 N
0.2MPa理论推力OUT 393 N
0.3MPa理论推力OUT 589 N
0.4MPa理论推力OUT 785 N
0.5MPa理论推力OUT 982 N
0.6MPa理论推力OUT 1178 N
0.7MPa理论推力OUT 1374 N
0.8MPa理论推力OUT 1571 N
0.9MPa理论推力OUT 1767 N
1.0MPa理论推力OUT 1963 N
