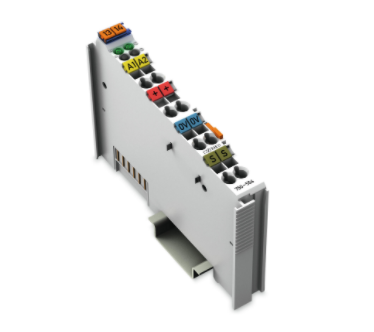

WAGO万可模拟量输出模块750-554
WAGO I/O System 750/753型号 750-554
2通道模拟量输出; 4 … 20 mA
该模拟量输出模块可接收4-20 mA标准信号。
输出信号经电气隔离，并以12位分辨率的形式传输。
由现场侧电源供电。
技术信息
模拟量输出数量 2
通道数量(模块) 2
信号类型 电流
信号类型(电流) 4 … 20 mADC
执行器连接 2 x (2线)
分辨率(位) 12Bit
数据宽度 2 x 16位数据；2 x 8位控制/状态(可选)
负载阻抗(电流输出) ≤ 600 Ω
转换时间(典型) 2ms
测量误差(基准温度) 25°C
测量误差 – 相对于上限值的偏差(*) 0.1%
相对于上限值的温度误差(*) 0.015%/K
输出误差，基准温度
输出误差，相对于上限值的偏差(*) 0.1%
输出范围值的温度误差(*) 0.015%/K
线性度 ±10 µA
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 70mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 500 V系统/现场
指示灯 LED (A, C) green: Function AO 1, AO 2
输入电源跨接触点数量 2
外部电源跨接触点数量 2
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 inches
物理数据
宽度 12 mm / 0.472 inches
高度 100 mm / 3.937 inches
深度 69.8 mm / 2.748 inches
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inches
机械参数
安装方式 DIN-35型导轨
材料参数
颜色 light gray
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 1.028MJ
重量 50g
一致性标志 CE
环境要求
允许环境温度(运行时) 0 … +55 °C
允许环境温度(储存) -25 … +85 °C
防护类型 IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
安装位置 水平(立式/卧式)；竖直
相对湿度(无冷凝) 95%
抗振动 4g,符合IEC 60068-2-6标准
抗冲击 15g,IEC 60068-2-27
EMC - 抗干扰性 符合EN 61000-6-2标准,船舶应用
EMC - 辐射干扰 符合EN 61000-6-4标准,船舶应用
抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75 %时的允许H2S污染物浓度 10ppm
相对湿度 75 %时的允许SO2污染物浓度 25ppm
