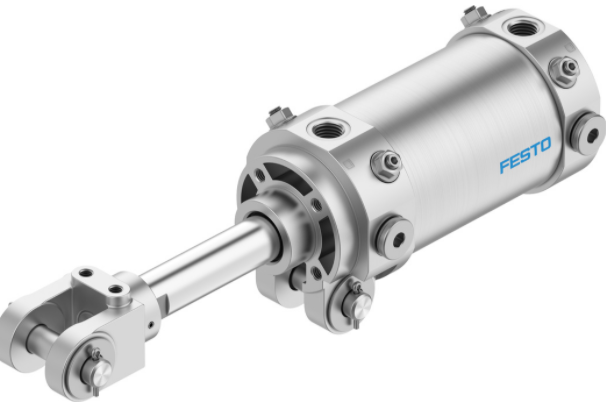

DWC-63-50-Y-A-G费斯托铰链式气缸
产品型号
558113 DWC- 63-75-Y-AB
572367 DWC-63-75-Y-AB-G
572362 DWC-63-75-Y-A-G .
572357 DWC- 63-75-Y-G
558104 DWC- 63-100-Y
558109 DWC-63- 100-Y-A .
558114 DWC-63-100-Y-AB
572368 DWC-63- 100-Y-AB-G
572363 DWC-63- 100-Y-A-G
572358 DWC- 63- 100-Y-G
558105 DWC-63-125-Y
558110 DWC- 63-125-Y-A
558115 DWC -63-125-Y-AB
572369 DWC- 63-125-Y-AB-G
572364 DWC- 63-125-Y-A-G
572359 DWC-63-125-Y-G
558106 DWC- 63-150-Y
558111 DWC-63-150-Y-A .
558116 DWC- 63-150-Y-AB .
572370 DWC-63-150-Y-AB-G
行程
50 mm
活塞直径
63 mm
活塞杆螺纹
M16x1.5
宽双耳环/耳轴安装件
16.5 mm
缓冲
气动缓冲，两端可调
安装位置
可选
结构特点
缸径
活塞杆及双耳环
在前端盖上有耳轴安装件
缸筒
速度调节
两端带有集成流量控制功能
位置检测
通过接近开关
活塞杆端部
外螺纹及双耳环
工作压力
1 bar ... 10 bar
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B2-L
环境温度
-10 °C ... 60 °C
端位的冲击能量
1.3 J
缓冲长度
20 mm
6 bar 时的理论力值，返回行程
1682 N
6 bar 时的理论力值，前进行程
1870 N
0 mm 行程的移动质量
741 g
每 10 mm 行程的额外移动质量
25 g
0 mm 行程的基本重量
1600 g
每 10 m 行程的附加重量
42 g
备用接口
查看产品图纸
安装方式
通过轴承端盖上的耳轴安装件
带附件
气动接口
G1/4
双耳环材料
钢铸件
回火钢
材料说明
RoHS 合规
密封刮油器材料
青铜
盖子材料
压铸铝
阳极氧化处理
密封件材料
NBR
活塞杆材料
回火钢
镀硬铬
缸筒材料
精制铝合金
阳极氧化处理
