威格勒wenglor镜反射传感器XD100PA3参数数据
产品简介：
德国威格勒wenglor镜反射传感器XD100PA3
特点概览：
-不锈钢外壳
-可识别的小部件0.1 mm
-作用范围14 m
-切换频率3 kHz
这种传感器的正常运作需要一个反射器。基于高功能预留，它可以使用于任何工业环境。由于传感器采用了极性光，即便是镜面反射的物体也能够得以可靠识别。
光学数据：
作用范围 14,000 mm
基准反射器/反射膜 RQ100BA
小的可识别部件 100 µm
切换滞后 < 15 %
光线类型 激光（红）
波长 655 nm
偏振镜 是
使用寿命(Tu = +25 °C) 100,000 h
激光等级(EN 60825-1) 2
大允许的外来光线 10,000 Lux
张角 1 °
射束扩散 < 15 mrad
光斑直径 参见表 1
焦点间距 350 mm
双透镜系统 是

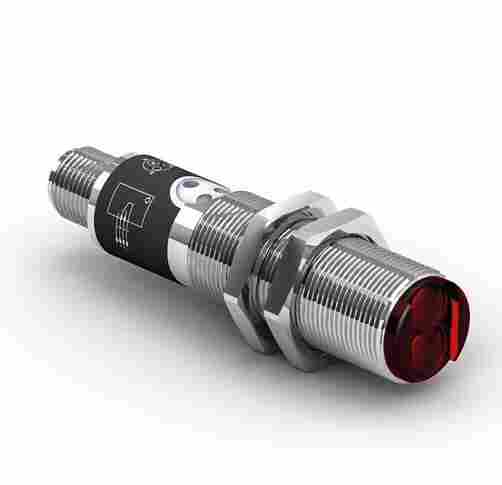

产品图片：
电气数据：
供电电压 10 ... 30 V DC
电流消耗(Ub = 24 V) < 30 mA
切换频率 3 kHz
响应时间 167 µs
温度偏差 < 10 %
温度范围 -25 ... 60 °C
切换输出端压降 < 2.5 V
PNP切换输出端开关电流 200 mA
抗短路 是
反极性保护 是
防过载 是
防护等级 III
机械数据：
设置方式 电位计
外壳材料 不锈钢
完全封装 是
防护等级 IP67
连接方式 M12 × 1；4针
输出功能
PNP常闭触点，常开触点(antivalent) 是
