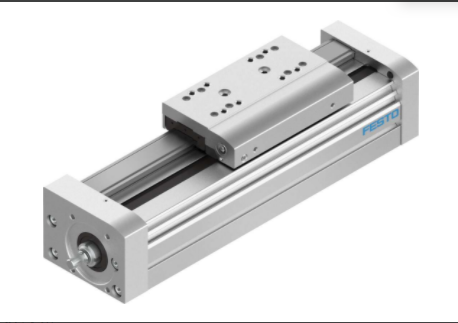

FESTO电缸EGC-80-200-BS-10P-KF-0H-ML-GP
技术参数
工作行程
50 mm ... 2000 mm
规格
80
丝杆直径
15 mm
安装位置
可选
导轨
循环滚珠轴承导轨
结构特点
直线型电缸
带滚珠丝杠
电机类型
步进电机
伺服电机
丝杆类型
滚珠丝杆
*加速度
15 m/s²
*速度
0.5 m/s ... 1 m/s
重复精度
±0.02 mm
持续通电率
*
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B2-L
防护等级
IP40
环境温度
-10 °C ... 60 °C
区域 Ix 的第二力矩
981000 mm⁴
区域 Iy 的第二力矩
1320000 mm⁴
区域 Iz 的第二力矩
981000 mm⁴
*力 Fy
3050 N
*力 Fz
3050 N
*力矩 Mx
36 Nm
驱动轴的*径向力
250 N
*进给力 Fx
650 N
转动惯量 It
255000 mm⁴
每米行程的惯性动量 JH
0.346 kgcm²
进给常数
10 mm/U ... 20 mm/U
气接口，夹紧单元
M5
端盖材料
精制铝合金
阳极氧化
驱动器材料
精制铝合金
阳极氧化处理
型材材料
精制铝合金
阳极氧化处理
材料说明
RoHS 合规
驱动盖材料
精制铝合金
阳极氧化处理
导向滑块材料
钢
导轨材料
钢
滑块材料
精制铝合金
阳极氧化
心轴螺母材料
钢
丝杆材料
钢
产品型号
3013532 EGC-80- 100-BS- 10P-KF-0H-ML-GK
3013539 EGC-80-100-BS-20P-KF -0H-ML-GK
3013542 EGC-80-400-BS-20P-KF -0H-ML-GK
3013536 EGC-80-500-BS- 10P-KF -0H-ML-GK
3013543 EGC-80-500-BS-20P-KF -0H-ML -GK
3013533 EGC-80-200-BS- 10P-KF -0H-ML-GK
3013541 EGC-80-300-BS-20P-KF -0H-ML-GK
3013535 EGC-80-400-BS-10P-KF -0H-ML -GK
3013540 EGC-80-200-BS-20P-KF -0H-ML-GK
3013534 EGC-80-300-BS- 10P-KF -0H-ML-GK
