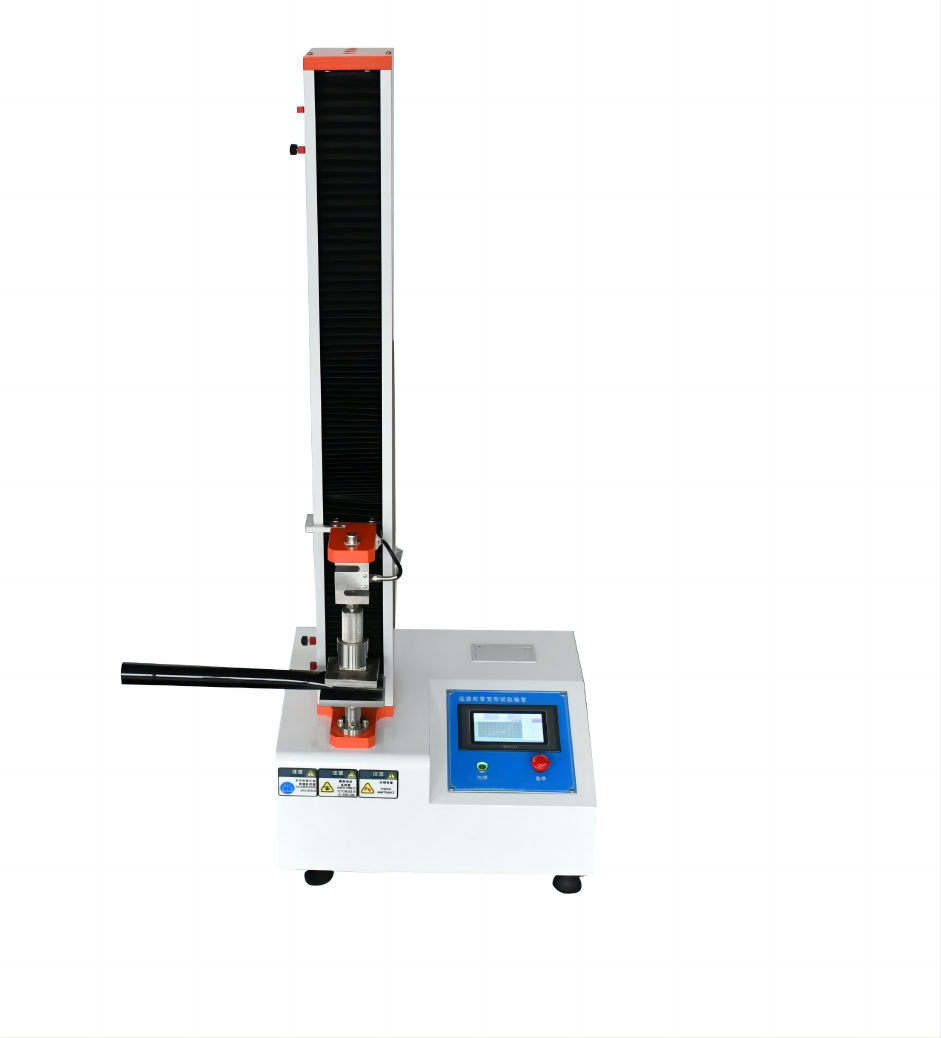

设备概要：
▲符合标准：GB4706.1-2005《家用和类似用途电器的安全第1部分通用要求》
GB4706.7-2014《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》第21.101
▲试样及限制：真空吸尘器管、吸水式清洁器具管、洗衣机水管
▲试验用途：用于考核吸尘器的软管受挤压后的性能的确定
▲测试原理：采用系统控制电机带动传感器施加力值，压板压到试样后持续达到预置试验力值后自动退回。试验时将载流软管放置于设备上下压板（长宽100×50mm，长边倒圆1mm）之间，软管轴线与压板长边成直角，其中一端与压板边缘约350mm，启动设备后上压板以50±5mm/min的速度对载流管进行挤压直到压力达到1.5kN为止，然后释放压力，再对软管进行电气强度试验
▲设备结构：设备尺寸：约500×450×1150（mm） W×H×D，设备重量：100kg
▲使用环境：电源：AC220V±10%/50-60Hz，使用环境：工作温度0-40℃ 湿度30%-90%；
|
工位 |
单工位 |
|
电气控制方式 |
液晶屏操作 |
|
驱动方式 |
电机驱动 |
|
施力范围 |
10-2500N,精度±0.5%，默认1500N |
|
试验行程 |
0-600mm |
|
试验速度 |
10-250mm/min可设置，默认50 mm/min，精度：±5 mm/min |
|
试样放置 |
与长边成直角，距软管末端350mm |
|
测试板 |
LWH=（100±0.1%）×（50±0.1%）×20mm，长边倒圆角R1，精度：±0.05%， 上下各一件 |
|
恒力时间 |
0-99.9s |
