技术介绍AS3201F-03-06SA SMC速度控制阀
作用简介:
SMC 速度控制阀的种类繁多。按安装方式，有直接安装型（接头体靠螺纹连接在气缸通口上，另一端为快换接头或配管）和面板安装型（将调速阀固定在面板上，气路连接为快换接头）。按气体流动方向，有直通式（进出口在一条线上）、弯头式（进出口方向成90°）和万向型（出口方向可绕进口方向转动）。按阀体材质分，有金属阀体和树脂阀体。按功能分，有标准型，带残压释放阀的形式（AS□FE系列）不锈钢阀体形式（AS□FG系列，可用于耐腐蚀的环境中）、低俗控制用的形式（AS□FM系列、10~50mm/s)/洁净环境用的形式（AS□FPG、AS□FPQ系列，用于洁净室）、用选举调节的形式（AS□1F-□D系列）、用工具调节的形式（AS□1F-□T系列）。此外还有双向型速度控制阀ASD系列。带先导式单向阀的速度控制阀ASP系列。SMC AS系列调速阀、带消声器的排气节流阀阀ASN2、具有固定节流孔和急速供气机能的速度控制阀SSC（ASS）。
速度控制的气缸缸径和对气缸速度变化范围的要求，计算控制流量的范围，然后从产品样本上查节流特性曲线，选择速度控制阀范围的规格。即控制流量范围应处于速度控制阀的节流特性曲线的流量范围内，*控制流量应小于节流阀的全开时的流量。如希望均匀调节，则节流特性曲线宜为直线。
采用推压锁定式，提高针阀锁定的作业性
手轮大型化
管子装卸性提高
插入力减小30% (8 N)
脱离力减小20% (5 N)※
※确保管子拉拔强度与现行产品相同
无电解镀镍规格标准化
360°/可以自由配管(多种接管形式)

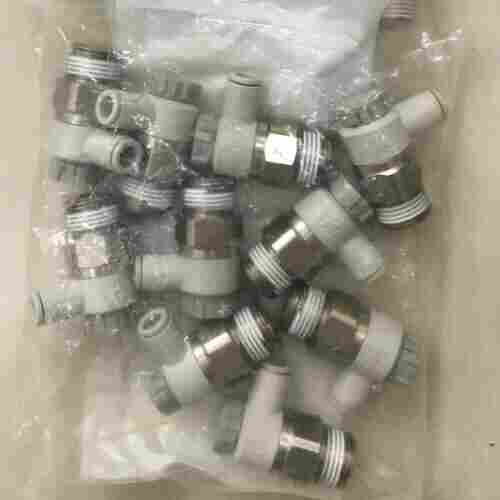

产品图样:
产品型号:
MGPM20-150Z
CP96SB63-60
AW20-02B-2-A
CQ2A32-5DMZ
CDQ2A25-40DZ
AW60-10GB-B应为AW60-10BG-B
AF40-04-W++AL40-04+2个连接托架=AC40-04G-W新款AC40-04G-W-B
AL40-N04-A
MDBT80-250-XC3B新款MDBT80-250Z-XC3BB
CS1G160-300
CDM2E32-50Z用维修包CM32Z-PS
CDM2E25-25Z用维修包CM25Z-PS
MDBT80-250-XC3BB
AF50-06D-A
AL50-06-A
Y500T-A
AF40-F04D-A+AR40-F04G-B+AL40-F04-A+两个连接托架=AC40-F04DG-B
ITV1030-312BL3
AF20-F01C-A+AR20-F01G-B+AL20-F01-A+2个连接托架=AC20-F01CG-B
AKH08B-02S
