库号：M62121

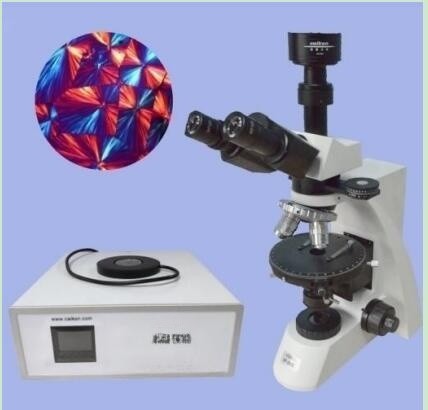

偏光熔点仪XPR-550C
偏光熔点仪XPR-550C
一、仪器的主要用途和特点：
XPR-550C透射偏光显微镜采用的光学系统进行设计，利用光的偏振特性对具有双折射性物质进行研究鉴定的仪器,可供用户做单偏光观察，正交偏光观察，锥光观察。可应用于地质、化工、医疗、药品等领域的研究与检验，也可进行液态高分子材料，生物聚合物及液晶材料的晶相观察，是科研机构与高等校进行研究与教学的理想仪器,也是地质行业的仪器。
随着光学的不断进步，高精度偏光显微镜的应用范围也越来越广阔，许多行业，如化工，半导体工业以及药品检验等等，都地使用偏光显微镜。XPR-550C偏光熔点仪就是非常适用的产品，可供广大用户作单偏光观察，正交偏光观察，锥光观察以及显微摄影，配置有石膏λ、云母λ/4试片、石英楔子等附件，是一组具有较完备功能和良好品质的产品.本仪器的具有可扩展性，可以接计算机和数码相机。对图片进行保存编辑和打印。
仪器的主要指标：
1、显微镜参数：
名 称 参数规格
观察筒 转轴式三目观察筒，30°倾斜，瞳距调节范围：55-75mm，视度可调
目镜 WF10X/Φ18mm
WF10X分划目镜（0.1mm/格）
无应力平场消色差物镜(POL) PL 4X/0.1 工作距离:17.9mm
PL 10X/0.25 工作距离:8.80mm
PL 20X/0.40 工作距离:8.70mm
PL 40X/0.65 (弹簧)工作距离:0.69mm
转换器 四孔物镜转换器（可调）
调焦机构 粗微动同轴调焦机构，微动格值0.002mm，左调焦带锁紧装置、右调焦带限位装置
中间接通 内置推拉式检偏器，可自由切换正常观察与偏光观察，检偏器360°旋转，带补偿器插孔
补偿器 石膏1λ试片 、 云母1/4λ试片、 石英楔子试片
勃氏镜 推入式勃氏镜，可调
聚光镜 阿贝聚光镜树脂孔径NA.1.25，带可变光栏，摇摆式辅助聚光镜
起偏镜 可360°旋转，0°、90°、180°、270°四个读数
载物台 360°等分刻度圆型旋转载物台，游标格值6’，可调，带锁紧装置，尺寸Φ150mm
集光器 内置视场光栏，滤色片座，卤素灯照明适用
滤色片 蓝色
光源 6V/20W卤素灯，亮度可调
电脑摄像系统CK-500 CK-500彩色摄像机: 高分辨率：2560×1920，功耗小，连接简单：USB 图像质量好 ,色彩还原性好 ,图像稳定，所有摄像机均经过长时间测试 ,体积小，安装方便，采集方式:连续采集,图像大小可调,增益调节,曝光时间调整,增益调。
显微软件 1、可进行图像尺寸、亮度、增益、曝光、RGB颜色等多种处理方法。
2、当前图像放大、缩小、剪切、背景等设置。
3、对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观。是显微图像测量与分析的工具。
4、测量精度1微米，支持报告编辑，多格式输出。
2. 偏光热台的用途：
CK400型温控加热台是专为材料学、生物化学、冶金学、有机化学、高分子及纳米材料学而研制。与光学或电子显微镜配合使用，在微观上观察其溶化、升华、结晶过程中的状态和各种变化。该仪器采用人性化“傻瓜”设计，自动化程度高，操作简单，，性能，结构新颖，在该领域处于。
加热台由温度控制仪和载物恒温工作台（加热板）二部分组成，二者由一5芯线缆插口连接， 载物恒温工作台置于光学或电子显微镜载物台上。特别适用配合偏光显微镜构成偏光熔点测量系统。
热台主要参数：
名 称 参数规格
输入电源 交流170~264V 50/60HZ
热台加热工作电源 直流 24V
功耗 260W
温度范围 室温——400℃（环温25度，自然风冷下测试）
热台外体高温度 热体400℃;室温25℃时≤70℃
热体大载物重量 200克
工作方式 连续
精度 测量精度：全范围≤±0.5%
系统波动度 ±1℃
大升温速度 室温——100℃ ≤80秒 室温——200℃ ≤300秒
快升温速度达400℃时间 10min
加热板尺寸 圆盘直径99mm；厚度12mm；
加热范围 41mm；通光孔直径3.8mm
快升温速度达400℃时间 17min或长（取决于升温速度以及热台工作环境）
外形尺寸 285*255*100mm
三、系统的组成：
1、高精度偏光显微镜XPR-550 2、摄像机接口
3、彩色数字摄像机CK-500 4、温控加热台CK-400 4、计算机（选购）
仪器装箱单：
序号 名 称 数 量 单 位 附 注
1 透射偏光显微镜底座 1 台 XP-550C
2 三目观察筒 1 套
3 10X目镜 1 对
4 10X分划目镜 1 个
5 无应力偏光物镜
4X、10X、20X、40X 各1 个
6 石膏λ、云母1/4λ、石英楔子试片 各1 片
7 起偏镜 1 个
8 检偏镜 1 个
9 滤色片 1 块
10 防尘罩 1 个
11 卤素灯灯泡 1 个 6V20W
12 电源线 1 根
13 彩色数字摄像机CK-500 1 个
14 摄像机接口 1 个
15 USB数据线 1 根
16 测微尺 1 块 0.01mm
17 使用说明书 1 份
18 出厂合格证 1 份
19 产品保修卡 1 份
CK-500彩色数字摄像机（电脑成像系统）
数字摄像机的特点：
①.CK-500型500万像素分辨率,科学级无损格式图像输出和存储；
②.自然色彩矩阵高保真色彩还原，全局白平衡和区域白平衡功能；
③.方便快捷的一键式设备软件安装，一键式图像获取和储存功能；
④可进行图像尺寸、亮度、增益、曝光、RGB颜色等多种处理方法；
⑤.细胞计数功能将方便用户用于细胞计数等的计数操作；
⑥.景深拓展将采集到的同一对象不同焦距的一系列图像中聚焦清晰部分的图像提取并合成一幅处处清晰的像；
⑦.软件界面有图像拍摄区，图像编辑区，在线图像显示区，已拍摄图像区；
⑧.一键式快速拍摄图像，可一次多张拍摄，定时连拍，定时拍摄、摄影；
⑨.呈现的图像可水平翻转和竖直翻转，在样品放倒的情况下也可提供正立的图像；
⑩.当前图像放大、缩小、剪切、背景等设置功能；
⑪.测量功能：对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观。是显微图像测量与分析的工具；
⑫.可在图像上添加文字、放置比例尺等。
❷、CK-500摄像机参数
型号 CK-500
CMOS芯片厂商 Sony
CMOS尺寸 1/2.8英寸
像素点 2.0μmx2.0μm
分辨率 2560(H)x1920(V)
帧速 29帧
颜色 彩色
快门模式 卷帘快门
曝光控制 自动、手动
图片格式 TIFF/JPG/PNG
操作系统 Windows 7/8/10(32/64位）
白平衡 自动、手动
参数调整 图像尺寸、亮度、增益、曝光、RGB等
光学接口 C接口
数据接口 USB2.0
USB2.0数据线 1.8米
整机尺寸 68x68x42.5mm
重量 236克
❸、系统组成
1、CK-500型彩色数字摄像机 2、USB数据传输线
3、摄像机驱动及应用安装光盘 4、校准标尺
重量约50KG
