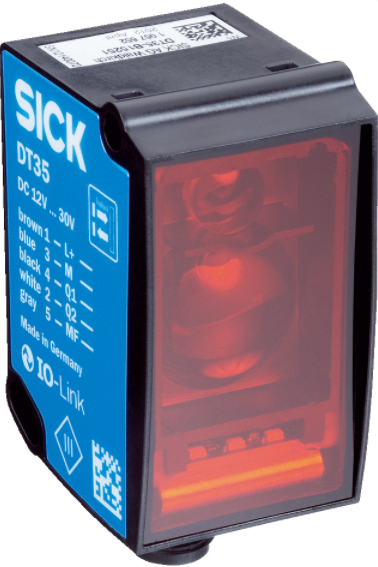

DT35-B15251德国SICK中程距离传感器
类型:DT35-B15251
订货号:1057652
机械/电子参数
供电电压 Uv DC 12 V ... 30 V 1) 2)
残余纹波 ≤ 5 Vss 3)
功耗 ≤ 1.7 W 4)
初始化时间 ≤ 500 ms
预热时间 ≤ 20 min
外壳材料 塑料 (ABS/PC)
挡风玻璃的材质 塑料 (PMMA)
连接类型 插头, M12，5 针
显示器 LEDs
重量 65 g
尺寸(宽 x 高 x 深) 32 mm x 58.67 mm x 42.7 mm
外壳防护等级
IP65
IP67
防护等级 III
1) 限值，反极性保护在具备短路保护的电路中运行时：* 8 A.
2) 在使用 IO-Link：Uv > 18 V 时。在使用模拟电压输出端：Uv > 13 V 时。.
3) 不得低于或出 UV 公差.
4) +20 °C 时，无负荷.
性能
测量范围
50 mm ... 12,000 mm, 90% 反射率 1) 2)
50 mm ... 5,300 mm, 18% 反射率
50 mm ... 3,100 mm, 6% 反射率
测量物体 自然物体
分辨率 0.1 mm
重复精度 ≥ 0.5 mm 2) 3) 4)
准确度 Typ. ± 10 mm 4)
响应时间 2.5 ms ... 96.5 ms, 2.5 ms / 6.5 ms / 12.5 ms / 24.5 ms / 96.5 ms 5) 6)
开关频率 333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz 5) 6)
输出时间 1 ms ... 32 ms, 1 ms/2 ms/4 ms/8 ms/32 ms 5) 7)
光源 红色激光 8)
可见红光
激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014)
典型光点尺寸（距离） 15 mm x 15 mm (在 2 m)
其它功能 可设置的速度：快 ... 慢, 示教式和可逆式模拟输出端, 输出 Q2可切换：电流输出/电压输出/数字输出, 切换模式：距离对象 (DtO)/窗口/传感器和背景之间的对象 (ObSB), 可示教/可反转的数字输出, 多功能输入：激光关闭/外部示教/禁用, 恢复出厂设置
平均激光使用寿命（25 °C 时） 100,000 h
1) 对于慢速速度设置.
2) 参见重复精度特征曲线.
3) 对应于 1 σ.
4) 6% ... 90% 反射率.
5) 取决于设置的速度：快 ... 慢 .
6) 将物体从侧面引入测量范围.
7) 持续在测量范围内更改至物体的距离.
8) 波长：658 nm；*功率：250 mW；脉冲持续时间：3 ns；接触率：1/250.
接口
IO-Link ✔ , IO-Link V1.1
功能 过程数据, 参数设置, 诊断
数据传输率 38.4 kbit/s
数字输出
数量 1 ... 2 1) 2)
类型 反向脉冲：PNP/NPN
功能 输出 Q2可切换：电流输出/电压输出/数字输出
*输出电流 IA ≤ 100 mA
模拟输出端
数量 1
类型 电流输出 / 电压输出
功能 输出 Q2可切换：电流输出/电压输出/数字输出
电流 4 mA ... 20 mA, ≤ 450 Ω
电压 0 V ... 10 V, ≥ 50,000 Ω
分辨率 12 bit
多功能输入 (MF) 1 x 3)
滞后 0 mm ... 11,950 mm 4)
