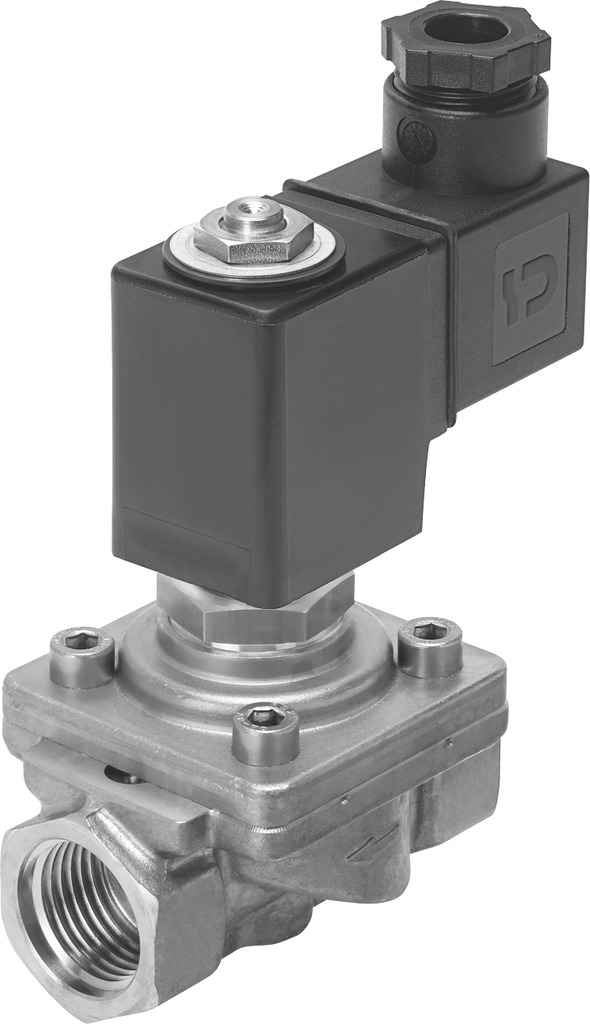

德国FESTO费斯托电磁阀VZWF系列
MS6-LFR-1/2-D6-C-R-M-AD7-AS
VZWF-B-L-M22C-G12-135-3AP4-10-R1
1492312
FESTO电磁阀阀体内的阀轴(芯)受到阀体一端安装的弹 簧力的情况下，阀轴(芯) -直保持一种状态，阀轴(芯)靠在先导头那一侧。气路保持原有状态，不做
切换。当电磁线圈得电后，产生磁力，将先导头中压在先导孔.上的小圆柱体吸起，先导孔打开。这个时候电磁阀进气口的气源压力通过先导孔进入到阀轴(芯)的
另-端的腔室里。这个时候电磁阀两端各受到一鼓力: 弹簧力和气源压力，电磁阀在设计过程中就要求，弹簧小于气源压力，这个时候阀轴(芯)向弹簧方向移
动，弹簧受到外力挤压。阀体内因为阀轴(芯)的位置产生了变化，所以气路也产生了变化。简单了解电磁换向阀的原理和机构以后,在去区分单线圈和双线圈的
区别就比较容易了。双线圈就是将有弹簧的那一端将弹簧换成先导头加电磁线圈。这样这个阀门是没有常态位置的，在使用过程中，始终有--个线圈是得电的，在
控制上面，--个线圈失电，另-一个线圈得电，两个线圈之间做互锁控制。
德国FEST0单电控电磁阀的性能要求1.换向性能:在规定的工作条件下，电磁阀通电后能否可靠地换向,断电后能否可靠地复位。2.压力损失:电控换向阀的压力损
失由液流流过电控换向阀的阀口时产生的流动损失和节流损失组成。3.内泄露量:电控换向阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从
高压腔到低压腔的泄露量。4.换向和复位时间:从电控铁通电到阀芯换向终止所需要的时间,复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。5.换
向频率:在单位时间内所允许的大换向次数6.使用寿命:电磁阀使用到主要零部件损坏，不能进行正常的换向和复位动作,或者使用到其主要性能指标明显恶化过
了规定指标所经历的换向次数。
费斯托电磁阀VMPA系列的进出方向随意安排，新-代蝶阀的进出水有方向性，关闭时承受压力的一面强度较大，安装时应注意箭头标志，否则，应采用直通式蝶
阀。压力表上的配套阀门不完善，压力管道的压力表宜采用节流阀以减少表的颤动，对于测量高温介质的压力表，要加装冷却盘管,使其少受高温影响。
新购批量费斯托电磁阀VMPA系列不经检测就安装,规范要求，阀门安装前,应作强度和严密性检验,检验应在每批(同牌号，同型号，同规格)产品中抽查10%，且
不少于一个，对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性检验。
费斯托电磁阀VMPA系列是利用闸板作为启闭件，通过阀杆的上下升降来带动闸板的升降以达到阀门的开启和关闭，闸板的运动方向与流体方向相垂直，沟槽闸阀只
能作全开和全关，不能作调节和节流。可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
技术参数
结构特点
膜片式阀
强制先导工作
驱动方式
电控
密封原理
软密封
安装位置
电磁阀垂直
安装方式
管式安装
过程阀连接
G1/2
电气接口
类型 A
插头
符合 EN 175301-803 标准
方形
公称通径
13.5 mm
阀功能
两位两通，常闭，单稳态
手控装置
无
流向
不可逆
中等
压缩空气，符合 ISO 8573-1:2010 [7:-:-]
惰性气体
矿物油
水
中性流体
按要求提供其它介质
标称压力 PN
40
压差
0 MPa
压差
0 bar
压差
0 psi
线圈的特性参数
230 V AC：50/60 Hz，启动功率 18.0 VA，保持功率 15.0 VA
允许的电压波动
+/- 10 %
符号
00992976
介质压力
0 MPa ... 1 MPa
介质压力
0 bar ... 10 bar
介质压力
0 psi ... 145 psi
*粘度
22 mm²/s
介质温度
-10 °C ... 80 °C
环境温度
-10 °C ... 35 °C
漏气率符合 EN 12266-1
A
流量 Kv
2.5 m³/h
标准标称流量
2660 l/min
打开时间
130 ms
关闭时间
180 ms
材料说明
RoHS 合规
油漆湿润缺陷物质（PWIS）符合性
VDMA24364 区域 III
外壳材料
压铸不锈钢
外壳物料编号
1.4581
密封件材料
NBR
螺钉材料
高合金不锈钢
螺钉的物料编号
1.4301
产品重量
1000 g
CE （见合格声明）
符合欧盟压力设备指令
符合欧盟低电压指令
CE 标记（见合格声明）
符合英国压力设备法规
符合英国电气设备相关规定
防护等级
IP65
耐腐蚀等级 CRC
3 - 高耐腐蚀能力
德国FESTO费斯托电磁阀VZWF系列
