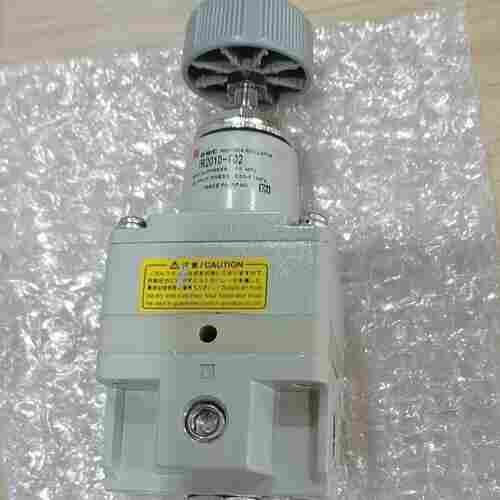

SMC减压阀IR1000-01BG-A安装位置
功能简介:
旋转手轮时,调压弹簧被压缩,推动挡板,挡板和喷嘴间的间隙打开。从入口侧流入的供给压力从喷嘴和挡板的间隙通过，作为喷嘴背压作用在供气膜
片上。膜片产生的压力向下推动阀芯，供气压力从出口侧流出。流出的空气压力作用在排气膜片上，与供气膜片产生的压力相平衡。同时，流出的
空气压力作用在喷嘴膜片上，与调压弹簧的压缩力相平衡以调整设定压力。设定压力增加过大时，喷嘴膜片上移，挡板关闭后喷嘴膜片与挡板间的
间隙开启。喷嘴背压向大气流出，供气膜片和排气膜片不平衡。阀芯关闭后排气阀打开，出口侧的多余压力向大气排出。由于有这样的先导结构，
可以敏锐检测出压力偏差，故能实现精密调压。
重复精度 满值的±1%以内
主体尺寸 1 1
压力设定范围 0 本体尺寸1:0.005～0.2MPa;本体尺寸2:0.005～0.2MPa;本体尺寸3:0.01～0.2MPa
排气方向 0 底面排气
螺纹种类 - Rc
接管口径 01 1/8
可选项a B 有托架
可选项b G 圆形压力表
准标准b - 流向：左→右，手轮向上，产品标牌和压力表的单位表示：Mpa
耗气量:减少约90%(与以往产品相比)
大流量:约2倍(与以往产品相比)
轻量:约减少27%(与以往产品相比)
敏感度:0.2%(满值)
重复精度:±0.5%(满值)
压力表连接口径 1/8
使用流体 空气
环境温度及使用流体温度 -5～60 ℃
保证耐压力 1.5 MPa
使用压力 1.0 MPa
使用压力 设定压力+0.05MPa MPa
