CKU32-119RAL-X2321 SMC夹紧气缸
产品介绍

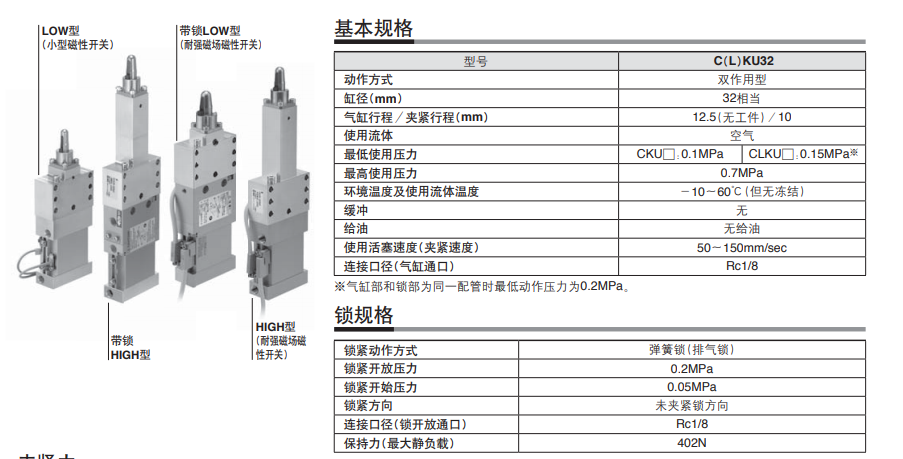

C(L)KU32 系列 销钉夹紧气缸 小型磁开安装型 平板气缸型 夹紧位置高度LOW型
夹紧位置高度可有2种选择：30mm, 100mm
平板气缸类缸身宽度29 mm
全部型号带锁
平板气缸型带小型磁性开关
Φ9, Φ11和Φ13的工件孔直径新添导向轴和菱形选择(也可用于Φ10及以上)
带锁 - 不带锁
缸径 32 相当Φ32受压面积
导向销钉直径 119 11.9mm
导向销钉形状 R 圆形
夹紧臂位置 A 与通口侧相同

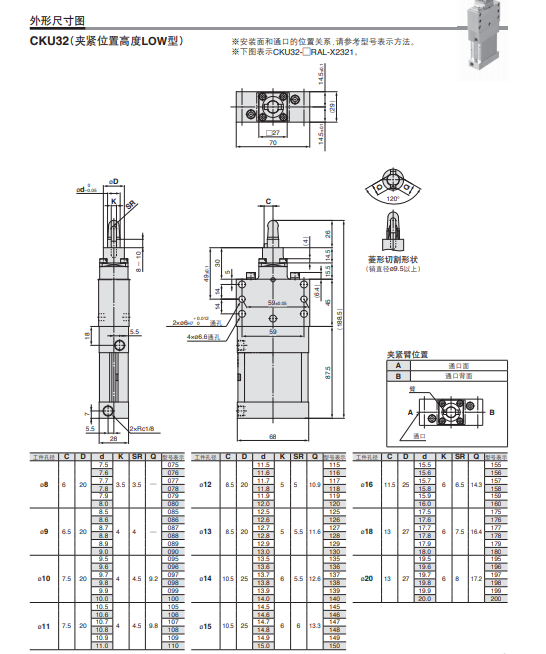

夹紧位置高度 L 夹紧位置高度LOW型
磁性开关型号 - 无磁性开关 磁环内置 无开关安装导轨
磁性开关个数 - 2个 或 无
订制规格 X2321 安装耐强磁场磁性开关,小型磁性开关 夹紧的位置高度LOW型
基本规格
型号
C(L)KU32
动作方式
双作用型
缸径(mm)
32相当
气缸行程/夹紧行程(mm)
12.5(无工件)/ 10
使用流体
空气
*低使用压力
CKUD.0.1MPa
CLKUD.0.15MPa東
*使用压力
0.7MPa
环境温度及使用流体温度
- 10~ 60'C (但无冻结)
缓冲
无
给油
无给油
使用活塞速度(夹紧速度)
50~ 150mm/sec
连接口径(气缸通口)
Rc1/8
※气缸部和锁部为同一配管时*低动作压力为0.2MPa。
锁规格
锁紧动作方式
弹簀锁(排气锁)
锁紧开放压力
0.2MPa
锁紧开始压力
0.05MPa
锁紧方向
未夹紧锁方向
连接口径(锁开放通口)
Rc1/8
保持力(*静负载)
402N
