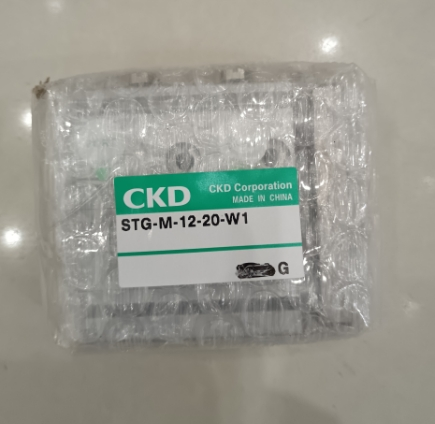

CKD带导杆气缸STG-M-12-20-W1实物
采用了端锁，即使没有气源也能保持e气缸的位置，有两种类型导杆轴承滑动轴承一耐磨性及抵御重载能力强，
球轴承一，操作平稳。
大行程400mm
长行程型STL的P8 ~ φ1 6对应大行程200mm、φ20 ~ φ80对应大行程400mm,支持广泛的用途。
组装装置的精度提高
附带采用带滑动轴承或滚动轴承的2根导杆。
防回转精度、防跳动精度高，有助于提高组装装置的精度。
SCS-TC-180B-50
SCS-TC-200B-50
SCS-TC-250B-400
SCS-TA-125B-50
SCS-TA-140B-250
SCS-TA-160B-50
SCS-TA-180B-400
SCS-TA-200B-50
SCS-TA-250B-50
SCS-B-00-125B-200
SCS-B-00-140B-50
SCS-B-00-160B-250
SCS-B-00-180B-200
SCS-B-00-200B-50
SCS-B-00-250B-50
SCS-D-00-125B-200
SCS-D-00-140B-250
可负载使用
附带2根导杆，刚性高，耐横向负载的气缸。
端板材质选择
端板材质除了铝(标准)外,还备有钢(选择项)。
组装装置的小型化
带导杆，无需另行安装防回转机构，有利于促进组装装置的小型化。
修理、保养简单，使用标准工具即可;
、高刚性、重量轻、节省资源;
双向配管，三种安装类型，使用方便;
能搭载小型的各种T型开关，安装时消除开关凸出部分，节省空间;
用途广泛，适应环境;
缸径mm 25 32 40 50 63 80
动作方式 双作用。带气缓冲
使用流体 压缩空气
高使用压力Mpa 1.0
低使用压力Mpa 0.15 0.1
保证耐压力Mpa 1.6
环境温度 -10-60(不得冻结）
配管口径 M5 RC1/8 RC1/4 RC3/8
行程允许误差MM +2.0
使用活塞速度mm/s 50-500 50-300
缓冲 带橡胶缓冲
有效缓冲长度mm 8.1 8.6 13.4 15.4
给油 不要（给油时请使用透平油1种ISOVG32）
允许吸收能量J 1.18 2.27 3.05 3.81 15.64 20.18
CKD带导杆气缸STG-M-12-20-W1实物
