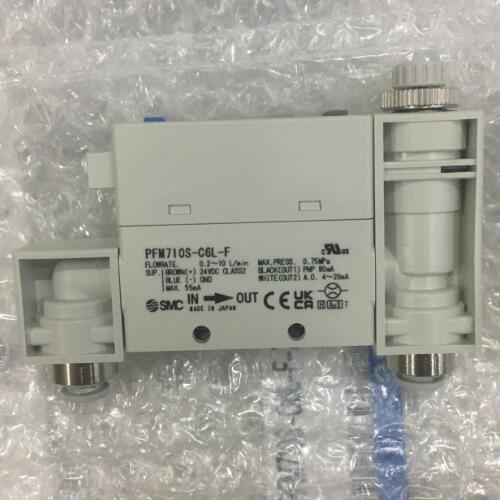

SMC流量开关PFM710S-C6L-F-V选择方法
参数简介:
水流量开关工作原理当水流开关内有水流动，水流量≥1.0L/min时，水流开关内的磁芯受水流推动产生位移，磁芯位移带动磁源产生磁控作用使水流开关输出"通"信号。流量开关快易优自动化选型有收录，该信号输入设备控制系统，经控制系统实现控制作用，当水流量小于启动流量时，水流开关输出"断"的信号。控制系统产生与上述相反的控制作用。换句话说就是:水流开关当管路中的水流量大于1L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于1L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出"0"开关信号,停止系统的工作。流量开关具有灵敏度高、耐久性强等优点 。
使用压力范围 -0.1～0.75 MPa
耐压试验压力 1.0 MPa
迟滞模式 可变
传感器响应时间 0.05 / 0.5 / 1 / 2 s
模拟输出响应时间 1.5 s
订制规格 标准 / X693-IN侧:直通/OUT侧:背面 / X694-IN侧:背面/OUT侧:直通
模拟输出精度 ±3% F.S.
重复精度 ±1% F.S.
电源电压 DC24V±10%
消耗电流 55mA以下
额定压力范围 -0.07～0.75 MPa
上下限比较模式 可变
显示形式 LED
显示色 红 / 绿
显示位数:主画面 3位7段
使用流体温度 0～50℃
使用温度范围(动作) 0～50℃
类型 显示一体型
适用流体 干燥空气 / N₂ / Ar
设定流量范围:瞬时流量 0～10.5 L/min
单位设定:瞬时流量 0.01 L/min
SMC流量开关PFM710S-C6L-F-V选择方法
