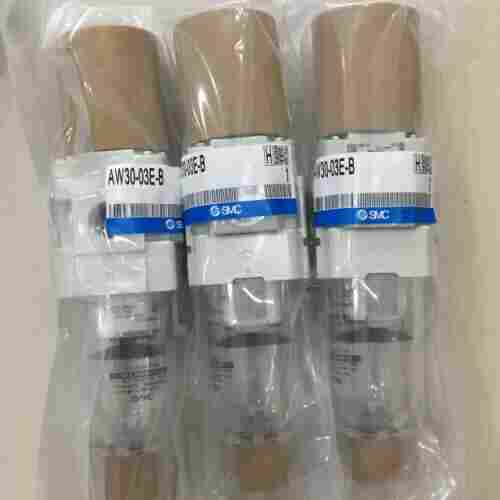

概述SMC过滤减压阀AW30-03E3-B作用
作用参数:
则出口压力也随之升高。作用在膜片上的推力增大，膜片上移，向上压缩弹簧，从膜片组件中间的溢流孔有瞬时溢流。并靠复位弹簧及气压力作用，使阀杆上移，阀门开度减小，节流作用增大，使出口压力回降，直至达到新的平衡为止。重新平衡后的出口压力又基本上恢复至原值。
如进口压力不变，输出流量变化，使出口压力发生波动（增高或降低）时，依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆，仍能起稳压作用。当输出流量为零时，出口气压力通过反馈管进入膜片下腔，推动膜片上移，复位弹簧力推动阀杆上移，阀芯关闭，保持出口气压力一定。当输出流量很大时，高速流使反馈管处静压下降，即膜片下腔压力下降，阀门开度加大，仍能保持膜片上的力平衡。
过滤器和减压阀一体化，可省空间、省配管
组合式过滤减压阀可根据输出压力精度的要求选配高精度的精密减压阀;在使用过程中，压缩空气经过两级三段式过滤器去除压缩空气中的油、水、尘等杂质后，大大提高了减压阀膜片的使用寿命和调节压力的精密度;由于过滤元件使用寿命较长，在维护上可单独对过滤元件、减压元件进行修复，无需整体更换，大大节约成本。
该减压阀内置能将出口侧压力快速排出的机构
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 - Rc
准标准a - 0.05～0.85MPa设定,聚碳酸酯杯;X406:0.05～0.4MPa设定
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
接管口径 03 3/8
可选项a - 无安装可选项
可选项b - 无自动排水器
可选项c E3 输出规格:PNP输出/导线引出规格:配线下引出，无设定螺母(面板安装用)
