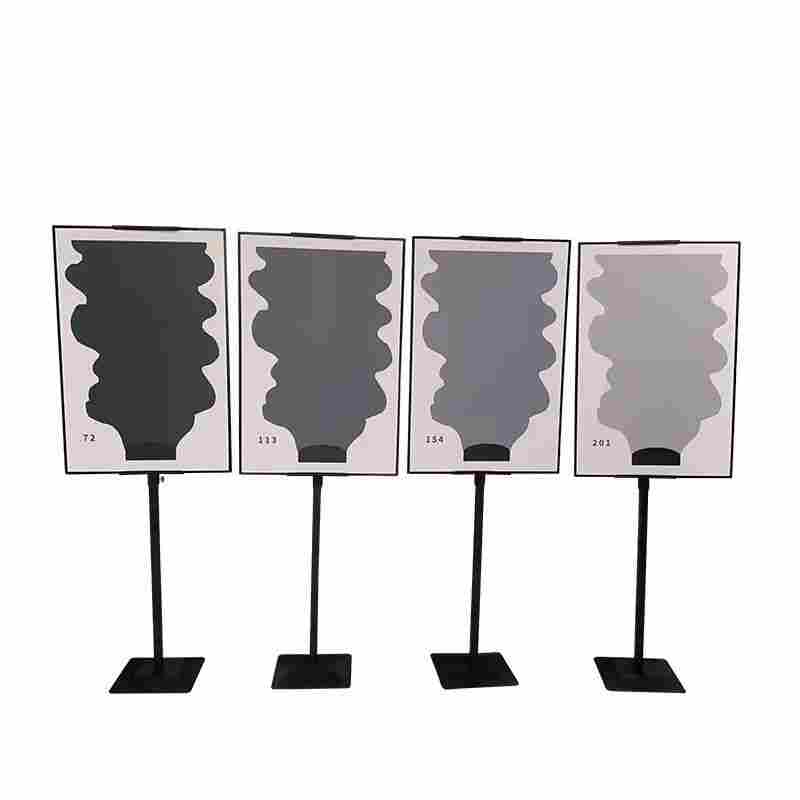

LB-LG50林格曼烟气黑度烟羽图
1.1产品介绍
LB-LG50型模拟标准烟羽图，是应用于
1.2主要技术指标
林格曼黑度等级：1~4级
外形尺寸：60×90×1.2cm（宽×高×厚）
1.3性能参数
1. 林格曼烟羽图4个+4个立式支架；
2. 观测距离30～1000米；
|
|
|
|
|
|
|||
林格曼烟气浓度图是十九世纪末法国的林格曼(Ringelmann)提出的。这种方法是把图放置在适当的位置上，使图上的黑度与烟气的黑度（或不透光度）相比较，凭视觉进行评价。林格曼图有多种规格，我公司绘印的是通用标准形式，它由14cm×21cm的黑度不同的六小块组成。除全白与全黑两块外，其他四块是在白色背底上画上不同宽度的黑色条格。根据黑色条格在整个小块中所占的面积的百分数分成0至5的林格曼级数。0级是全白，5级是全黑，1级是黑色条格占整块面积的20%，2级占40%，以此类推，如图所示。
用灰度图板制作出模拟标准烟羽图，模拟1-4级的林格曼对应的烟，低于1级视为0，高于4级则视为5。
1. 把模拟标准烟羽图置于观测者前30米处，有条件将图板高于观察者，使观察者视角在15°-30°为好。观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒。使用时图面上不要加任何覆盖层，以免削弱图面的照明。如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。
2. 应在白天进行观察，放置三脚架时应使图面面向观察者。
3. 观察烟气力求在比较均匀的天空照明下进行。如在太阳光照射下观察，应尽量使照射光线与视线成直角。光线不应来自观察者的前方或后方。白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点。如在阴霾的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。
|
序号 |
名称 |
规格 |
单位 |
数量 |
备注 |
|
|
1 |
主机部分 |
烟羽图 |
/ |
张 |
4 |
|
|
2 |
支架 |
/ |
个 |
4 |
|
|
|
3 |
资料袋 |
产品合格证 |
/ |
份 |
1 |
|
|
4 |
使用说明书 |
/ |
份 |
1 |
|
|
|
5 |
产品装箱单 |
/ |
份 |
1 |
|
|
