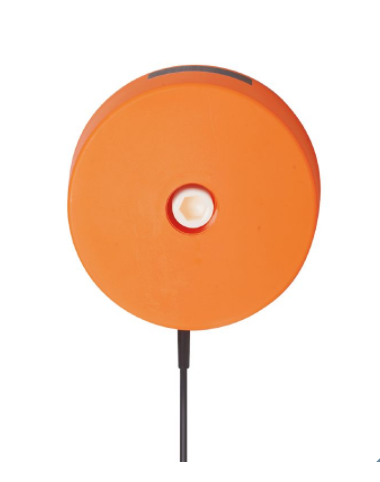

常开式IFM电感式接近开关I27001
电感式区域接近开关
I27001
SIY-3120-BPKG
技术数据表
感应范围长达 120 mm
有 Ø 164 mm 的有效基座
用于钢铁和金属行业的应用
通过电位计轻松设定感应范围
DC 版本
产品特征
电气设计
PNP
输出功能
常开
感应距离 [mm]
30...120
外壳
圆柱形的
尺寸 [mm]
Ø 164 / L = 63
电气数据
工作电压 [V]
10...36 DC
电流损耗 [mA]
15; (24 V)
防护等级
II
反相保护
有
输出
电气设计
PNP
输出功能
常开
开关量输出DC电压降*值 [V]
2.5
开关量输出DC的持续电流负载 [mA]
250
开关频率DC [Hz]
3
短路保护
有
短路保护类型
脉冲
过载保护
有
监控范围
感应距离 [mm]
30...120
检测距离可设
有
工厂设置检测距离 [mm]
120
实际感应距离 Sr [mm]
120 ± 10 %
精度/偏差
校正系数
钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]
< 15
开关点偏移 [Sr的百分比]
-15...15
工作条件
环境温度 [°C]
-20...70
外壳防护等级
IP 65
/测试
EMC电磁兼容
EN 60947-5-2
MTTF [年]
1049
机械技术数据
重量 [g]
1242.5
外壳
圆柱形的
安装
非齐平安装
尺寸 [mm]
Ø 164 / L = 63
原材料
外壳: PBT; 连接盖: 铝
显示器/操作件
显示
开关状态
1 x LED, 黄色
附件
供货范围
螺丝钉: 1 x M16 x 90
注释
包装单位
1 件
德国易福门IFM电感式传感器特点：变磁阻式传感器具有很高的灵敏度，这样对待测信号的放大倍数要求低。但是受气隙δ宽度的影响，该类传感器的测量范围很小。自感L与气隙δ成反比，而与气隙导磁截面积S0成正比。灵敏度S与气隙长度δ的平方成反比，δ愈小，灵敏度S愈高。为了减小非线性误差，在实际应用中，一般取。这种传感器适用于较小位移的测量，一般约为0.001～1 mm。互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。由于常采用两个次级线圈组成差动式，故又称差动变压器式传感器。
