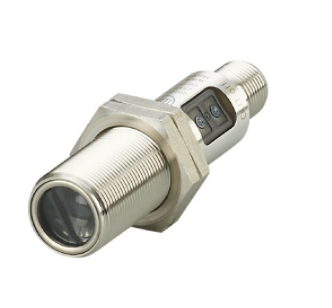

OGH500德国IFM漫反射光电传感器
带背景消除的漫反射光电开关
OGH500
OGH-FPKG/US100
技术数据表
坚固的不锈钢外壳，适用于严苛的工业环境
的几何背景抑制
通过按钮对灵敏度进行直观设定
可编程亮通/暗通模式
多样的固定组件，用于快速方便的安装
产品特征
光线种类
红光
外壳
螺纹结构
应用
特殊的性能
背景消隐
功能原理
漫反射光电开关
电气数据
工作电压 [V]
10...36 DC
电流损耗 [mA]
25
防护等级
II
反相保护
有
光线种类
红光
波长 [nm]
624
输出
电气设计
PNP
输出功能
亮通和暗通模式; (可选)
开关量输出DC电压降*值 [V]
2.5
开关量输出DC的持续电流负载 [mA]
150; (200 (...60 °C))
开关频率DC [Hz]
1000
出厂设定
亮通模式
短路保护
有
短路保护类型
脉冲
过载保护
有
监控范围
检测距离 [mm]
15...300; (白纸 200 x 200 mm 90 %反射)
白色物体的检测距离(90 %反射) [mm]
15...300
灰色物体的检测距离:(18 %反射) [mm]
15...290
黑色物体的检测距离(6 %反射) [mm]
15...190
检测距离可设
有
光斑直径*值 [mm]
25
光点尺寸参考
在*的检测距离
背景消隐可用
有
工作条件
环境温度 [°C]
-25...80
外壳防护等级
IP 67
/测试
EMC电磁兼容
EN 60947-5-2
MTTF [年]
362
机械技术数据
重量 [g]
61.1
外壳
螺纹结构
尺寸 [mm]
M18 x 1 / L = 72
螺纹代号
M18 x 1
原材料
不锈钢(1.4404 / 316L); PA; LCP; EPDM; TPU
透镜材料
PMMA
显示器/操作件
显示
开关状态
1 x LED, 黄色
附件
供货范围
固定螺母: 2
注释
注释
按照cULus工作电压"电源级2"
包装单位
1 件
电气连接
接口
接插件: 1 x M12; 译码: A
图表
a:
传感器
b:
目标
c:
背景
x:
距离传感器/目标物 [mm]
y:
*小的距离物体/背景 [mm]
度曲线
x:
距离传感器/目标物 [mm]
y:
*小的距离物体/背景 [mm]
1 =
目标 黑色(6 %反射) , background white (90 % remission)
2 =
目标 灰色(18 %反射) , background white (90 % remission)
3 =
目标 白色(90 %反射) , background white (90 % remission)
德国IFM易福门传感器工作原理及常见种类
德国IFM易福门传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和抽真空充氮密封。
从密封效果来看，焊接密封为*，充填涂覆密封胶为差。对于室内干净、干燥环境下工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。
在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响，应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。
电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检查，看其是否具有良好的抗电磁能力。
