单匝正弦/余弦旋转编码器 ENA58PL-H12DS5-0013SS2-RAA
单匝正弦/余弦旋转编码器 ENA58PL-H12DS5-0013SS2-RAA

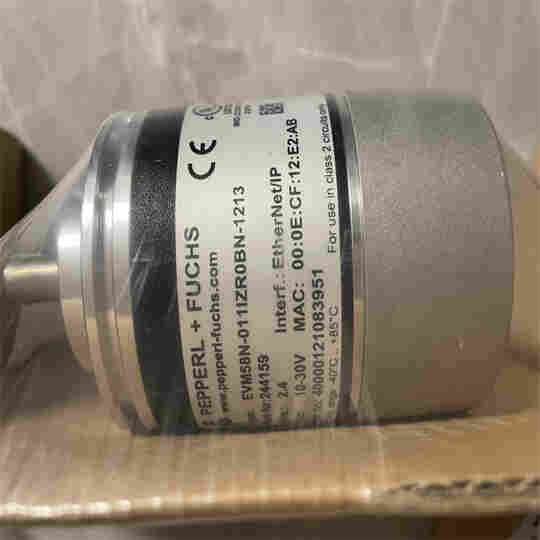

实物图
工业标准外壳 ∅58 mm
适用于 SIL2/Pld 应用
来自 SSI 接口的*值数据
13 位，单匝
正弦/余弦输出的增量信号
通用规格
检测类型 光电采样
设备类型 单匝*值型旋转编码器，带增量输出（正弦/余弦）
功能性安全相关参数
安全完整性级别 (SIL) SIL 2
性能水平 (PL) PL d
MTTFd 1000 a
任务时间 (TM) 20 a
PFHd 4,6 E-10
L10 70 E+9 转速为 1.5 rpm 时
诊断覆盖率 (DC) 99,7 %
电气技术规格
工作电压 24 V DC ± 25 %
空载电流 * 100 mA
可用前的时间延迟 < 250 ms
输出码 格雷码
Code course（计数方向） 顺时针递增（顺时针旋转，code course 递增）
接口
接口类型 SSI + 增量轨迹（正弦/余弦）
单稳态触发时间 ≤ 15 µs
分辨率
单圈 13 Bit
体解决方案 13 Bit
传输速率 * 500 kBit/s
符合标准 RS 422
输入 1
输入类型 选择计数方向（顺时针/逆时针）
信号电压
高 4,5 ... 24 V
低 0 ... 2 V
输入电流 < 6 mA
接通延时 < 20 ms
输入 2
输入类型 零位调整 (PRESET 1)
信号电压
高 4,5 ... 24 V
低 0 ... 2 V
输入电流 < 6 mA
信号持续时间 min. 10 ms
接通延时 < 20 ms
输出
输出类型 正弦/余弦
脉冲 2048
振幅 1 Vss ±10%
负载电流 *值/通道 10 mA ，有条件的短路保护（不 适用于 Ub）、反极性保护
输出频率 * 200 kHz （3 dB 限值）
连接
连接器 类型 9416L (M23)，12 针
符合标准
防护等级 DIN EN 60529，IP65
气候测试 DIN EN 60068-2-3，无冷凝
盐雾试验 DIN EN 60068-2-52 ， 672 h
发射干扰 DIN EN 61000-6-4
抗扰度 DIN EN 61000-6-2
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
功能安全 IEC/EN 61508:2010
EN 62061/A2:2015
EN 61326-3-1:2008
EN 61800-5-2:2016
适用于 SIL 2，PL d 及以下，请参阅说明书。
和证书
TüV 证书编号 Z10 2
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
材料
外壳 3.2315 铝
法兰 3.2315 铝
轴 不锈钢 1.4404 / AISI 316L
质量 大约 220 g
旋转速度 * 10 min -1
惯性力矩 ≤ 80 gcm2
起始扭矩 < 10 Ncm
轴负载
径向偏移 * 0,04 mm
