水流式燃气热量计是测试管道煤气、天燃气、液化石油气、焦炉气、炭化煤气、水煤气、半水煤气及发生炉气的高位热值、低位热值的仪器，现广泛用于城市燃气热值质检、燃气灶具、热水器的热效率测试和燃气工业科研和设计领域。

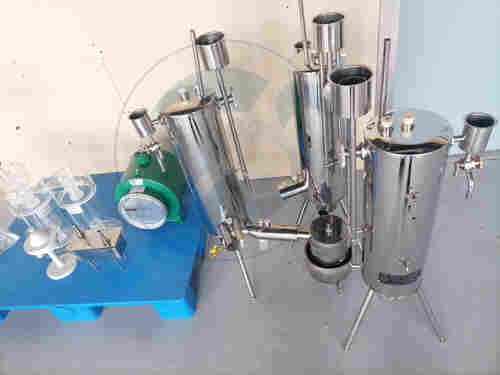

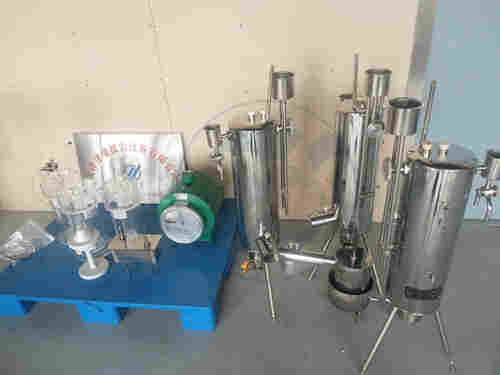

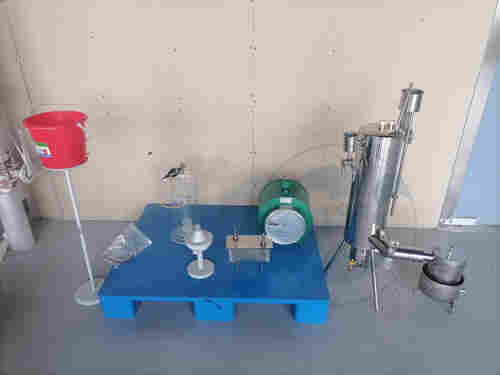

水流式燃气热量计由热量计主体和标准容积瓶、湿式流量计、皮膜调压器、钟罩水封式稳压器、燃气增湿器、空气增湿器及燃烧器等组成的。主体是不锈钢外壳，采用48支Φ8.5×0.5mm竖管束热交换器结构，热交换器接头银焊，整体镀铬，提高耐腐蚀性。
技术要求：
1、测量范围：6.4-125.6MJ/m3
2、修正系数：≥99%
3、相对极差：<0.5%
4、准*度：≤1%
5、热量计本体应不漏水，各调节器能正常调节，各紧固件无松动。
测试条件：
1、环境温度为(15~30)℃，比水温高(1.5~2.5)℃，水温波动小于0.1℃，过程中室温波动不过±1℃。
2、热量计及设备应置于没有热辐射影响、没有强空气对流的环境中。
3、室内装有排风装置，以便排除烟气。
4、开始前，燃气湿润器、湿式气体流量计、气体稳压器内的水温应与室温达到平衡，其温差不过±0.5℃。
测试配备设备：
1、精密水Y温度计，量程(0-50)℃，分度值为0.1℃。
2、水Y气压表，分度值为10pa(0.1mb)。
3、天平或电子称，总线大负荷10kg,分度值为≤1g。
4、电子秒表，分度值为0.01s。
5、湿式气体流量计，量程5L，分度值为0.02L。
6、水Y温度计，量程(0~50)℃，分度值为0.2℃。
7、盛水容器，2个，容积≥5L。
8、高位水箱，容积≥300L。
9、量筒，容积50ml，分度值为1ml。
测试准备：
1、仪器按图8连接，主体保持垂直，将燃烧器进气管夹夹紧，通气后流量计上压力50mmH2O，关闭气源，5min压力不变，取下管夹。
2、用标准容积瓶校正湿式流量计，得出修正系数f1
3、调节进水阀，在测试过程中，使进出水杯始终有溢流流出。
4、按所测试气体的允许*大高位热值选用燃烧器喷嘴。
5、打开燃气阀门，从燃烧器向外排放空气，流量计转1-2圈后点燃燃烧器，调节燃烧器进风口，使火焰具有清晰的内焰锥。
6、调节玻璃转子流量计和钟罩稳压器，使热负荷符合要求。(参照附表7)
7、调节空气增湿器风口旋钮，使空气相对湿度达到76％～84%。
8、装上燃烧器，调节进水阀，使进出水温差达到(10~12)℃。
9、调节废气阀门，使废气温度比室温低(0.5~1.0)℃。
测试过程：
1、待热量计出水口处的温度波动小于0.2℃，燃烧产生的气态水冷凝后从冷凝水管均匀滴出，即热量计处于平衡状态，此时方可开始试验。
2、读取水银气压表压力(允许误差10Pa)及室温(允许误差0.2℃)。
3、读取流量计内燃气压力(允许误差9.8Pa)及燃气温度(允许误差0.2℃)。
4、读取空气增湿器的干、湿球温度及烟气温度(允许误差分别为0.5℃)。
5、在热量计指针指向某个示值时，(0位)旋转热量计出水口切换阀，使水流入盛水容器，开始集水。KSY-4水流式燃气热量计
6、热量计指针每移动0.5L，立即由放大镜读取出、进水温度(读到0.01℃)，当读取第10次出水温度时，(实验耗气量为5L)立即转动出水切换阀到另一方，称量盛水器内水重。
7、按第5~~6条连续进行三次。

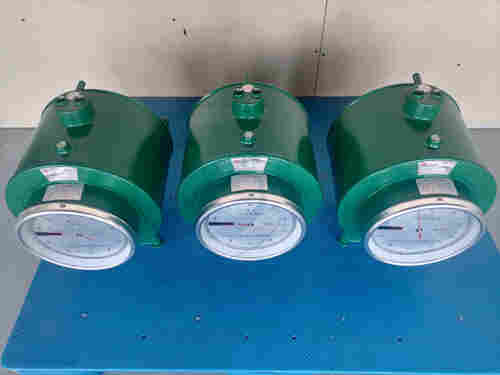

BSD-0.2湿式气体流量计产品简介：
1、将仪表摆放在工作台上，调整地角螺钉使2个水准器水泡位于中心，并在使用中要长期保持。
2、打开针尖反射成像器上螺丝，向机器内注入蒸馏水，利用液面针尖反射成像的原理，清楚地观察到液位的变化，调整水位至正确位置。
3、装好温度计和压力计。（每一小格10Pa）
4、按进出气方向连接好气路，并且密封。
5、开启气阀，仪器即可进行预运行，预运行数周后方可进行读数。
技术参数：
一个回转体积：2L
额定流量：200L/h
累积流量记录：999999L
过载流量：300L/h
*小刻度值：0.008L
工作压力值：1000pa
示值误差：±1%
*大始动流量：≤20L/h
外廓尺寸
（长*宽*高）（mm）266*220*335
净重：4.5kg
使用注意事项
使用中，要经常注意仪表内水位的保持，否则将影响测量准确度。
使用中，温度应保持在（15～25℃）之间，气温与室温相同，其温差应(≤2℃。)
仪器的预运行，开启气阀后，进气气管内的气体进入仪器内，表针开始转动，当表计连续转动5min以后或通过仪器的气体体积（相当于50倍回转体积）以后，方可进行读数。
当被测气体的压力过正常压力值（1～6）倍（1-6）KPa时，仪器仍然可以进行工作，此时应将压力计取下，用无孔橡皮塞堵住压力计安装孔。
当被测气体的流量过额定流量至过载流量范围内使用时，仪器仍然可以进行工作，但此时测量准确度将会有所降低。
仪表在长期不使用时，应将仪表内的蒸馏水排放干净，排放时先使用放水阀，然后将表头向下，再将出气管向下，这样反复几次，才能将鼓轮内的水方净。
仪表不宜置于过冷室内安装，以免内部结冰。
在正常使用情况下，至少每年检验一次准*度。
