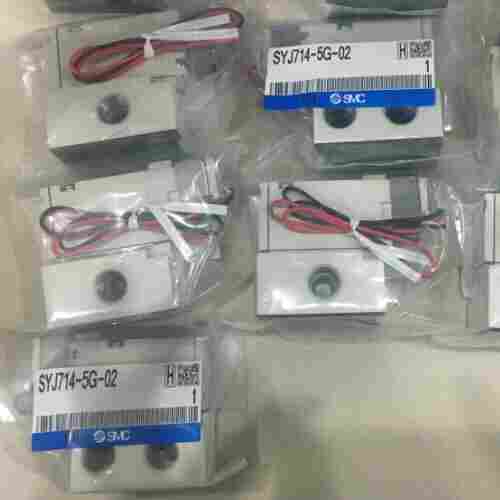

结构材质SMC5通先导式电磁阀SYJ7140-5GZ-02
参数应用:
LED及过电压保护回路 Z 带指示灯·过电压保护回路
手动操作 - 非锁定推压式
配管口径 02 带1/4底板
螺纹的种类 - Rc
3通阀和5通阀可混合安装
消耗功率: 0.1 W (带节电回路)
集装式型号: SS5YJ3，SS5YJ5，SS5YJ7
机能 1 2位单电控
配管方式 4 底板配管型
主体可选项 0 先导阀单独排气型
线圈规格 - 标准
阀体形式 非插入式
密封方式 弹性密封
动作频率 5 Hz
响应时间 30 ms
消耗功率 0.4 W
环境温度及使用流体温度 -10～50℃
C值(P→A/B) 底板配管型:侧面配管 2.3 dm³/(s·bar)
先导方式 内部先导式
P,R通口接管口径 1/4
背压防止阀 无背压防止阀
额定电压 5 DC24V
导线引出方式 G 直接出线式导线长度300mm
先导式电磁阀，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开。
断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，先导孔关闭，主阀芯向下移动，主阀口关闭;电磁阀上腔压力升高，流体压力向主阀芯加压，密封更好。
先导膜片式结构，低功能。
保护型膜片结构设计，寿命延长两倍。
配管方式可以任意角度安装，为增强寿命是水平管接线圈朝上。
结构材质SMC5通先导式电磁阀SYJ7140-5GZ-02
