库号：M325187
电磁阀 DRQF-15-0.1 BTLCJ T394-2018 带配套连接线缆 带联动控制
一、概述
本公司的DQ燃气紧急切断阀，采用锻压工艺和高品质的密封元件，具有稳定性高、寿命长、密封等特点，是燃气管道的紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场自动/手动紧急切断气源，确保用气。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足管理规范，符合事故处理特点，避免事故的发生。本产品的性能符合GB3836.1-2010 《爆炸性环境 第Ⅰ部分：设备 通用要求》、GB3836.9-2014《爆炸性环境 第9部分：由浇封型m保护的设备》的规定制成浇封型结构，标志为Ex mbⅡC T4 Gb，适用于工厂内具有ⅡA、ⅡB、ⅡC级，T1～T4组爆炸性气体或蒸汽与空气形成的爆炸性气体混合物的1区和2区场所。
二、原理
电磁阀巧妙利用电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V～12V/1s）
三、主要参数
◆适用气体：城市燃气：天然气、石油液化气、人工煤气等无腐蚀性气体
◆阀体材质：黄铜合金(C)、铝合金(A)
◆工作压力：＜10kPa
◆驱动电流：≤1.（脉冲）
◆连接方式：G1/2″、G3/4″、G1″
◆关阀方式：直流脉冲驱动/手动
◆密封材质：NBR橡胶
◆引线长度：≥0.4米
◆驱动电压：DC9V～DC12V（脉冲）
◆关阀时间：小于1秒
◆开阀方式：手动复位
◆标志：Ex mb ⅡC T4 Gb
◆执行标准：Q/0113JDQ003-2017、GB3836.1和GB3836.9
四、正常工作条件
◆海拔不过2000m
◆周围环境-10～50℃
◆周围空气相对湿度不大于90%（+25℃）
◆在含有ⅡA、ⅡB、ⅡC级，T1～T4组爆炸性气体混合物的1区、2区场所，在无摇动和冲击振动的地方
规格（mm） L（mm） D（mm） H（mm）
DN1L 63 G1/2″ 108
DN20AL 75 G3/4″ 114
DN2L 78 G1″ 116
DN15CL 63 G1/2″ 105
DN20CL 65 G3/4″ 112
DN25CL 78 G1″ 116
六、操作说明
◆ 阀门在开启状态有两种关阀方式;
①给电磁线圈提供一个（约1秒）瞬间直流脉冲（DC9V～12V）电能，阀门则快速关闭；

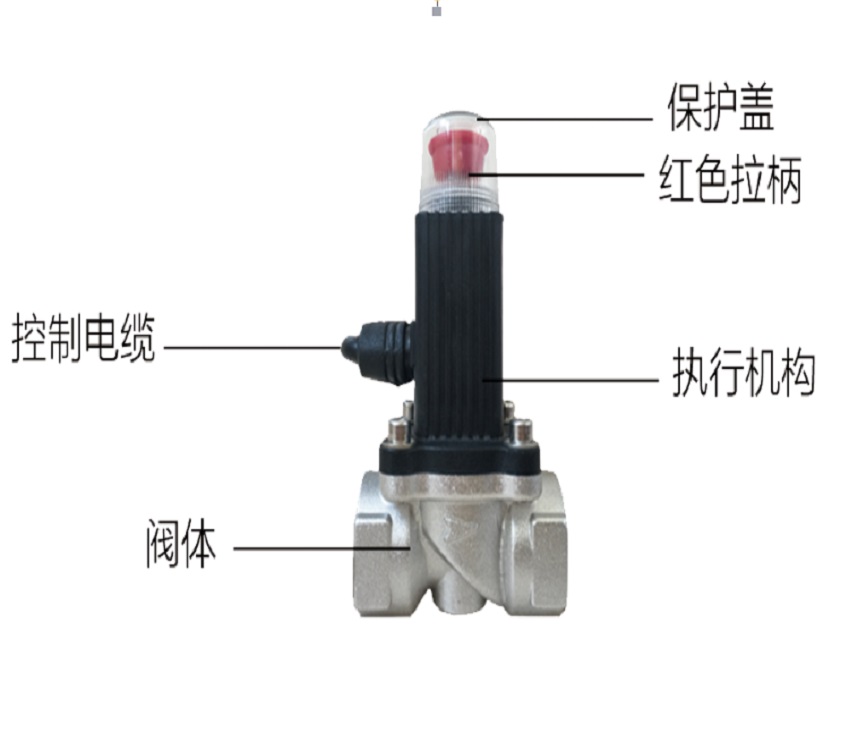

②打开防护盖，手动压下红色手柄也可关闭。关闭后状态自保持。
注意：通常情况不宜打开防护盖，以免误操作关阀。
◆ 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。开阀状态可自保持。
注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。切忌野蛮操作，以免损坏开阀执行机构。
◆ 阀门在开启状态：由于采取磁锁原理设计，因此阀门在遇有害的强烈震动时，阀门可能会自动关闭，属正常情况。如果开阀自锁力不正常（过小），则应通知厂家维修。
◆ 当阀门紧急切断后，须人工现场确认，排除事故隐患方能手动复位，恢复通气。
七、安装要求
◆阀门安装单位应具备相应资质并按相关的燃气管道施工规范和电气规范安装。
◆安装前应仔细阅读产品说明书和相关资料。
◆安装前进行下列检查，若不符合要求，不允许使用：
1.切断阀有无编号；
2.切断阀标志是否符合爆炸性气体混合物环境使用；
3.所有零件无裂纹和无影响性能的缺陷。
◆应按阀体标明的气流方向安装，阀体线圈不得倒立。
◆管道内吹扫时应采取措施防止管内杂物损坏阀内密封材料（如隔离措施等）；若燃气中含有杂质，应在阀前端管路上安装过滤网（滤网≥60目）
◆电动关阀时，切忌接错电源，如接错极性、加错电压等，以免损坏电磁线圈。
◆只有在阀门打开时，才能进行管道强度试压。
◆阀门安装在户外时，应设置警示牌告知用户，应做好防护罩的维护管理，防护罩不得损坏和丢弃。
◆切断阀预留电缆安装时，电缆自由端应接入与环境相适应的盒或设备内。
◆安装接地。
八、接线说明
◆ 电磁阀控制线应正确连接，控制线有极性；白色线为正极，黑色线为负极，不能接反，以免损坏电磁圈。
◆ 电磁阀与预留电缆不小于0.4mm，安装时电缆自由端应接入与环境相应的盒或设备内。
◆ 安装时可接地。
控制距离：电容放电驱动方式，布线长度小于50米。
