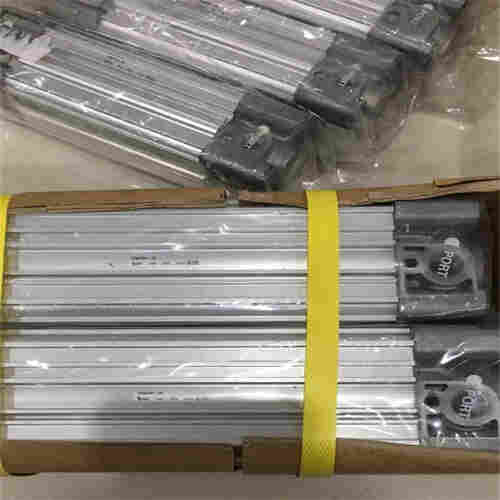

CP96SDB32-100C-M9B使用SMC气缸
产品型号
NJ2-12GK-SN
ENA58PL-R12D27-1416B17-RH2
SY5120-5DD-01
SY5320-5D-01
CIM2E25-75Z-NW-M9B
CDQ2F80-75DMZ-M9B
CDJP2B10-25D-M9B
CDJP2L10-40D-M9B
CP96SDB32-100C-M9B
MGPM20-50Z-M9B
MY1M20-100L6-M9B
MSQB20L2-M9B
CDM3L20-100z-M9B
JB16-4-070
MXQ12-30A-M9BL
MRHQ16D-180S-M9BVL
数量5 :VP342-5DB-02A-F
数量1 VP4270-125G
滑台气缸 MXS25-150-M9N
电磁阀 SY5120-5LZD-01
CP96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
追加系列 CP96-W、CP96K、CP96KW系列 [New]
追加定制规格 [New]
轻量:*多减小15%
用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
垫缓冲使活塞停止时的金属噪音减小
字段描述 字段取值 取值描述
内置磁环 D 无磁性开关(内置磁环)
安装方式 B 基本型
缸径 32 缸径 32mm
气缸行程 100 气缸行程 100mm
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缓冲 C 两侧气缓冲+垫缓冲
带防护套2 - 无防护套
磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲 / 气缓冲
配管口径 1/8
通口螺纹的种类 G
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.25
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 铝合金
杆端螺母材质 碳钢
活塞杆直径 12 mm
0.2MPa理论推力IN 138 N
0.3MPa理论推力IN 207 N
0.4MPa理论推力IN 276 N
0.5MPa理论推力IN 346 N
0.6MPa理论推力IN 415 N
0.7MPa理论推力IN 484 N
0.8MPa理论推力IN 553 N
CP96SDB32-100C-M9B使用SMC气缸
