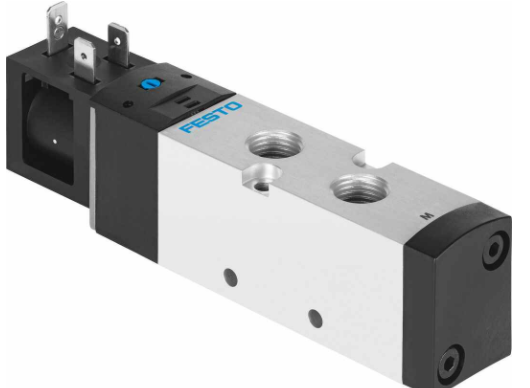

VUVS-LK25-M32C-AD-G14-1B2-S费斯托电磁阀
技术参数
电磁阀 VUVS
基于成熟的老虎阀的进一步开发，这种阀已*用于生产约 40 年。其简单的结构基于相同的设计原则，使其更加坚固和灵活 - 价格极具吸引力。
通用阀，坚固耐用且使用寿命长
成本低，不受性能数据限制
可用作单个阀或成组式阀 VTUS
阀功能
两位三通，常闭，单稳态
驱动方式
电控
阀尺寸
26.5 mm
标准标称流量
1000 l/min
工作气口
G1/4
工作电压
24V DC
工作压力
0.15 MPa ... 0.8 MPa
工作压力
1.5 bar ... 8 bar
结构特点
活塞闸阀
复位类型
气动弹簧
防护等级
IP65
带插入式插座
符合 IEC 60529 标准
公称通径
6.7 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
先导气源
内先导
流向
不可逆
符号
00991183
搭接
正重叠
b 值
0.45
C 值
3.86 l/sbar
关闭时间
20 ms
打开时间
16 ms
持续通电率
*
0 信号的*正向测试脉冲
2500 µs
信号为 1 的*负向测试脉冲
1100 µs
线圈的特性参数
24 V DC: 3.3 W
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364 区域 III
介质温度
-5 °C ... 50 °C
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
200 g
电气接口
B 型
符合工业标准 (11 mm)
安装方式
要么：
在气路板上
带通孔
通风接口
非管式
气接口，气口 1
G1/4
气接口，气口 2
G1/4
气接口，气口 3
G1/4
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
精制铝合金
活塞式滑阀材料
精制铝合金
