3D全聚焦技术原理:
基于全矩阵数据采集(Full Matrix Capture FMC)的相控阵全聚焦(Total Focusing Method TFM)超声成像检测技术，因其具有缺陷成像分辨力高、算法灵活等优点成为近几年相控阵超声成像检测领域的研究热点。当前，国内外相关技术研究人员对于全聚焦成像技术的研究主要集中于使用一维线阵实现二维的全聚焦成像。

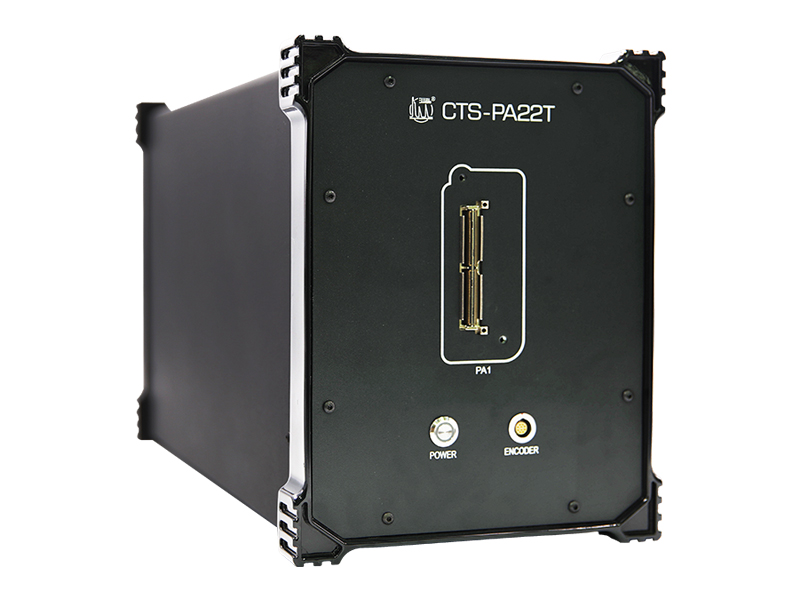

CTS-PA22T系统基于二维面阵探头实时采集三维空间信息数据，并利用芯片的高速并行运算能力，实现了硬件的实时3D全聚焦成像。检测成像结果非常直观，能够真实还原工件整体内部结构，从而达到所见即所探的检测效果。
| 脉冲发生器 | |
| 发射波形 | 双极性方波 |
| 发射脉冲宽度 | 20 ～ 600ns， 步进10.0ns |
| 发射脉冲电压Vpp | 45V ~ 100V，步进10.0V |
| 接收器 | |
| 带宽 | 0.5 ～15MHz |
| 模拟增益 | 0 ～ 55dB，步进1.0dB、10.0dB |
| 数字增益 | -100 ～ 100dB，步进1.0dB、10.0dB |
| 滤波器 | 低、中、高3档 |
| 数据处理 | |
| 采样频率/位数 | 62.5MHz/10 bit |
| 输入阻抗 | 50Ω |
| 接收延迟 | 0～40 μs，精度2.5ns |
| 聚焦法则 | 支持多达262144个聚焦法则 |
| 嵌入处理器 | 大型芯片嵌入，大数据的实时硬件处理 |
| 系统 | |
| 通道配置 | 全并行64:64 |
| 功耗 | 约35 W |
| 运行平台 | Windows7以上系统 |
| 数据传输 | 100M/1000M以太网 |
| 尺寸 | 188×238×403 |
| 重量 | 约5Kg |
| 输入输出 | |
| 相控阵探头接口 | IPEX接口 |
| 编码接口 | 2个增量式编码器 |
| 通用I/O口 | 25针D型接口 |
| 调试口 | COM口1个 |
| 常规探头接口 | Q5插座，数量视配置而定 |
| 网络接口 | 100M/1000M 以太网 |
| USB接口 | 2个 |
