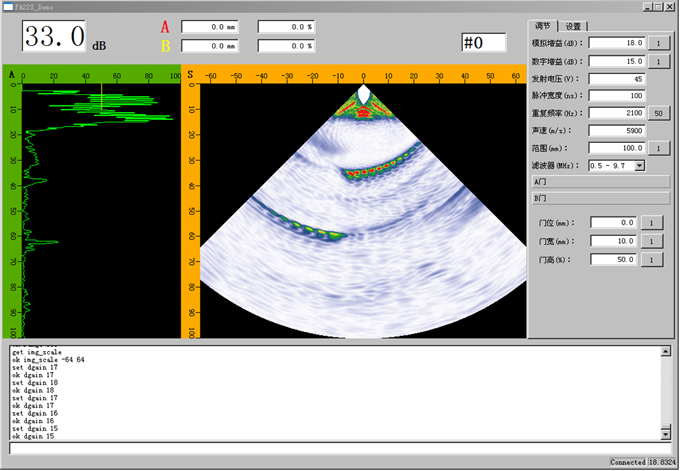

CTS-PA22X是我司*推出的相控阵超声系统，是一个支持二次开发的相控阵平台，集成了电子、软件、信号处理、超声等多项*技术，可广泛应用于管材、板材、轮轴轮对、叶片、曲轴等各种超声波检测系统之中。CTS-PA22X提供了精心设计的二次开发接口，用户可在CTS-PA22X的基础上开发应用软件，增加自己特有的功能和界面，集成到自己的系统之中，形成各种检测系统。
CTS-PA22X具有两种外壳可供选择，对于32：128或以下的配置，可以选用小型外壳，以节省占用空间；对于32：128以上的配置，或打算以后扩展到32：128以上的，可选用大型外壳，内部扩展空间充足，散热更好。
体结构原理:
一套完整的探伤系统由监控主机、CTS-PA22X相控阵检测模块、相控阵探头及相关扫查装置组成。CTS-PA22X是一个独立的模块，通过网线与监控主机相连。运行在监控主机上的软件通过网络接口向CTS-PA22X发送指令，并接收CTS-PA22X回传的数据。
图为CTS-PA22X与监控主机通过网络连接
功能特点：
| 规格参数 | |
| 发射电压 | 双极性方波，±45 V ～ ±100 V可调，步进5V |
| *重复频率 | 10 kHz |
| 脉冲宽度 | 20 ～ 1000 ns，步进5ns |
| 接收器 | |
| 带宽 | 0.5 ～15MHz |
| 增益范围 | 0 ～ 90 dB，步进0.1dB |
| 输入阻抗 | 50Ω |
| TCG补偿 | 16点，40 dB/μs |
| 接收延迟 | 0～40 μs，精度2.5ns |
| 动态聚焦 | 自动DDF |
| 闸门 | 硬件闸门A、B，跟踪闸门G，进波/失波，前沿/峰值 |
| 数字化率 | 62.5 MHz，10 bit |
| 滤波器 | 低、中、高3档 |
| 系统 | |
| 通道配置 | 16:64或32:128或48:192或64:256四档可选；常规通道可选 |
| 功耗 | 25 ～ 50 W，依配置不同而异 |
| 数据传输 | 100M/1000M 以太网 |
| 尺寸 | 100×200×300 |
| 输入输出 | |
| 相控阵探头接口 | IPEX接口 |
| 编码接口 | 2个增量式编码器 |
| 通用I/O口 | 25针D型接口 |
| 调试口 | COM口1个 |
| 常规探头接口 | Q5插座，数量视配置而定 |
| 网络接口 | 100M/1000M 以太网 |
| USB接口 | 2个 |
