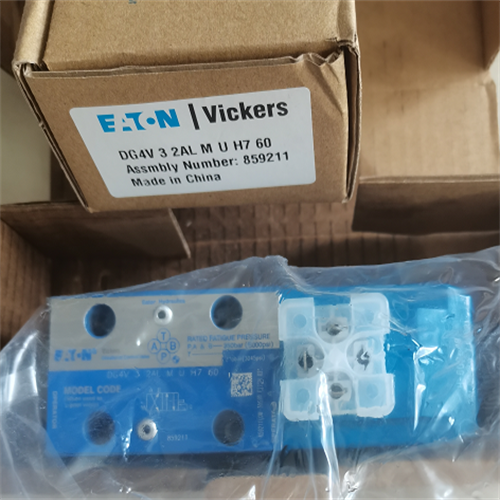

DG4V-5-2NJ-M-U-H7-22 威格士vickers电磁阀
DG4V-5-2AJ-M-U-H6-20
由于阀体流道采用特殊结构设计，因而内部阻抗小，可减少内部压力损失、使能源效率提高，
并且符合节省能源的潮流。
降低油温提高寿命，节省维护费用
由于内阻抗小，使用压力降减少，液压油的温度亦相应降低，使液压油不易变质，液压油寿命延长，
四通电磁铁控制方向控制阀，带有四台肩阀芯设计，实现平滑可变的阀响应速度。
范围包括:
-交流和白流湿式电磁铁选项，带IS04400(DIN 43650) 电气连接器和手动操作器。
-在所有的 直流型号中，可变速换向能力，见“响应时间”部分。
多种阀芯型式，在弹簧偏置、弹簧对中和带定位配置中。
减少液压油更换费用，机器本身亦不会因为受到热量之影响而导致加工精度之误差基至变形。
基本特性
大流量:120 l/min (32 US gpm)
工作压力:315 bar (4500 psi)
工作温度:20°C 至50°C (70°F至120°F)
质量:2,9 kg (6.4 lbs)[
重量 单电磁线圈 (kg)
1.8
4.4
双电磁线圈 (kg)
2.2
5.75
*工作压力 油口A、B、P (Mpa)
35
31.5
油口T (Mpa)
至21(=)至16(∼)
如果工作压力过允许背压，对于22A和22AL型阀，油口T须单独接回油箱。
*流量 (?/min)
至80(=)至60(∼)
至120
*周围温度 (℃)
至50
油液温度范围 (℃)
-30至+80(带丁腈橡胶密封)
-20至+80(带氟橡胶密封)
粘度范围 (mm²/s)
2.8至500
油液清洁度
油液*污染等级按NAS1638第9级，过滤器*小过滤精度β10≥75
- 带有变速先导控制流道的弹簧，对中直流阀的典型结构。
- 可选的速度控制节流堵头，见型号编法说明。
- 压力：315 bar (4500 psi)
- 大流量：达 120 L/min (32 USgpm)，与阀芯有关
- 安装面：ISO 4401 规格 05, NFPA D02, DIN 24340 (NG10)
四通电磁铁控制方向控制阀，带有四台肩阀芯设计，实现平滑可变的阀响应速度。
范围包括：
- 交流和直流湿式电磁铁选项，带 ISO4400(DIN 43650)电气连接器和手动操作器。
- 在所有的直流型号中，可变速换向能力，见“响应时间”部分。
- 多种阀芯型式，在弹簧偏置、弹簧对中和带定位配置中。
DG4V-5-2NJ-M-U-H7-22 威格士vickers电磁阀
