库号：M374518

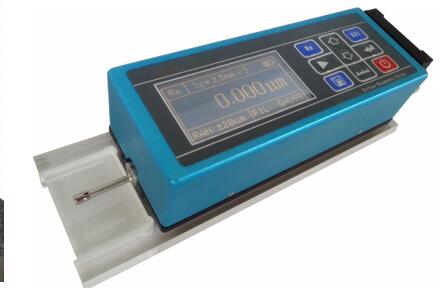

手持式表面粗糙度仪CN61M374518（可替代TR220 20个参数）给出的参数符合GB/T 3505-2000《产品几何规范 表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》。
适用范围：金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及流水线的现场检验，以及检测、计量、商检等部门的外出，不会对工件产生损伤。可测量工件范围：平面、外圆面、锥面、内孔、沟槽、曲面 等其他异型面（配适用传感器）
特点：经过严格的温、湿度试验，适应高温高湿度工作环境，特别是南方潮湿气候测值不受影响。高精度，测值稳定
手持式表面粗糙度仪CN61M374518（可替代TR220 20个参数）特点：
大量程，多参数，20种参数：Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
校准样块采用光学玻璃基体，由鉴定，精度高，不易划伤，使用寿命长；
128×64 OLED点阵显示器，数字/图形显示；高亮无视角；
采用DSP芯片进行控制和数据处理，速度快，功耗低；
机电一体化设计，体积小，重量轻，使用方便；
具有传感器触针位置指示功能；
兼容ISO、DIN、ANSI、JIS等、德国、美国、日本多个标准；
显示信息丰富、直观、可显示全部参数及图形；
内置锂离子充电电池及充电控制电路，容量高、无记忆效应；
有剩余电量指示图标，提示用户及时充电；
可显示充电过程指示，操作者可随时了解充电程度
连续工作时间大于20小时
大容量数据存储，可存储100组原始数据及波形。
可连接打印机，现场打印测量结果
实时时钟设置及显示，方便数据记录及存储。
具有自动休眠、自动关机等节电功能
防电机走死电路及软件设计，高稳定性；
显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；
全金属壳体设计，坚固、小巧、便携、性高。
中/英文语言；
可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件。
手持式表面粗糙度仪CN61M374518NDT120（可替代TR220 20个参数）参数
测量参数 Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
测量范围 Ra： 0.005 um ~ 16.00 um
显围 Ra,Rq： 0.005 um ~ 16 um ；Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um~ 160 um
Rsm, Rs：1mm；Rmr：0~；Rsk：0~
示值精度 0.001um
量程范围 ±20um，±40um，±80um
取样长度L 0.25 ， 0.80 ， 2.50，自动
评定长度 1L~5L（可选，L为取样长度）
测量行程长度 3L~7L（可选，L为取样长度）
大驱动行程长度 17.5mm / 0.71 inch
小驱动行程长度 1.3mm / 0.052 inch
示值 ≤±7%
示值变动性 ＜6%
针尖角度 90°
传感器 测量原理 位移式差动电感
触针 天然金刚石，90锥角，5μm针尖半径
测力 <4mN
导头 硬质合金，滑行方向半径40mm
滑行速度 lr=0.25, Vt=0.135mm/s
lr=0.8, Vt=0. 5mm/s
lr=2. 5, Vt=1mm/s
测量轮廓 粗糙度，波纹度，原始轮廓
滤波器 RC,PC-RC,Gauss,D-P
内部存储能力 100组数据
数据接口 USB
电池 内置锂离子充电电池 长度5cm,宽度3.3cm，厚度0.4cm
外形尺寸 141 mm×55 mm×40mm
产品重量 400g
工作环境条件 温 度： -20℃～60℃ 相对湿度：< 90% 周围无振动、无腐蚀性介质
可选附件 曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、
微型打印机、KA620测量平台

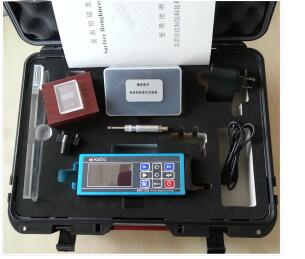

手持式表面粗糙度仪CN61M374518（可替代TR220 20个参数）标准配置：
1 CN61M374518（可替代TR220 20个参数）粗糙度仪主机 1台
2 多刻线校准样块 1块
3 校准样块支架 1个
4 简易支架 1个
5 充电器 1个
6 数据线 1根
