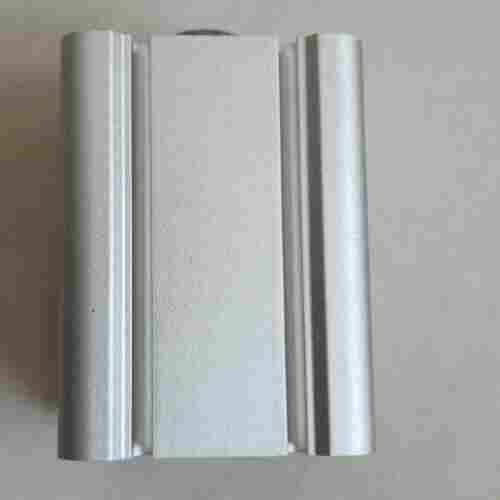

薄型气缸SMC技术应用CDQ2A100-60DZ-M9BL
性能参数:
内置磁环 D 内置磁环
安装方式 A 两端螺孔式
形式 - 气压式
安装螺钉同包 - 无安装螺钉
杆端安装件 - 无
磁性开关型号 M9BL 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V(DC10~28V)
磁性开关个数 - 2个 或 无
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
缸径 100 缸径 100mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 60 60
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 - 标准(杆端内螺纹)
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
由于气缸装配不当和长期使用，气动执行元件（气缸）易发生内、外泄漏，输出力不足和动作不平稳，缓冲效果不良，活塞杆和缸盖损坏等故障现象。
气缸出现内、外泄漏，一般是因活塞杆安装偏心，润滑油供应不足，密封圈和密封环磨损或损坏，气缸内有杂质及活塞杆有伤痕等造成的。所以，当气缸出现内、外泄漏时，应重新调整活塞杆的中心，以保证活塞杆与缸筒的同轴度；须经常检查油雾器工作是否可靠，以保证执行元件润滑良好；当密封圈和密封环出现磨损或损环时，须及时更换；若气缸内存在杂质，应及时清除；活塞杆上有伤痕时，应换新。
产品型号:
SMC气缸 CDQ2B16-10DZ
SY3120-5LZD-C6
SY3120-5LZD-C4
CDUJB6-4SM-F8B
CDU16-20D-A93L
CDU20-30D-A93L
CDU10-20D-A93L
CDU16-25D-A93L
CDU10-25D-A93L
手动阀VH201-02
CDU20-100D-A93L
MGPM20-75Z-M9BL
CDQ2B25-30DMZ-L-M9B
D-A93
接头_KSL10-03 10个，
夹爪伸缩气缸_MY1H20G-175A-XB10
SMC 气缸MBT63-100Z
SMC气缸MBT63-150Z
SMC气缸MBT100-150Z
SMC气缸MBT80-150Z
MKB32-20RZ
D-M9NL
CA2T63-150JZ-XC4
CA2F63-50JZ-XC4
