库号：M142390

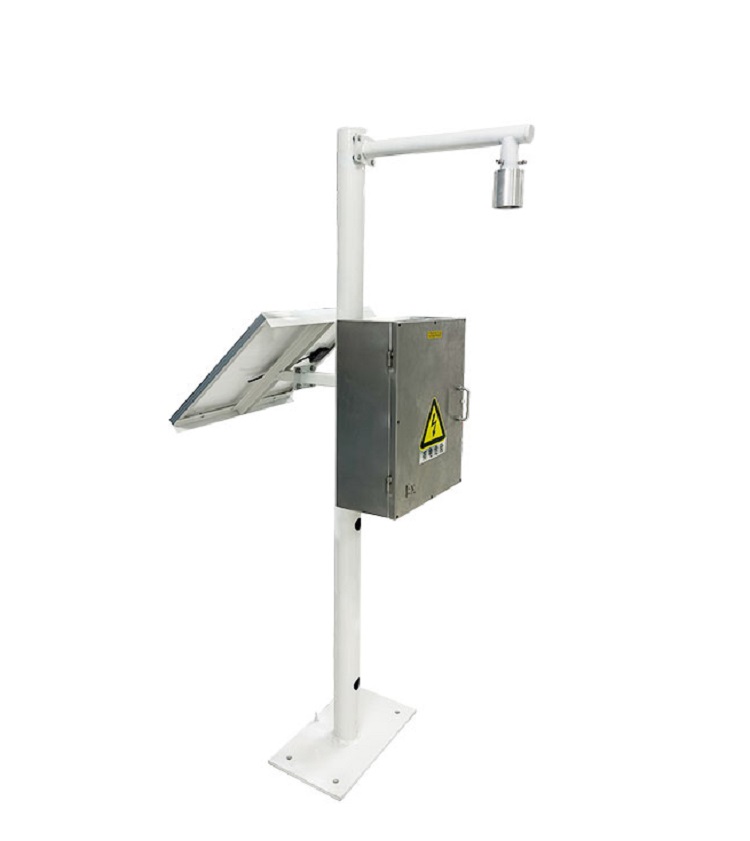

一、雷电监测预警系统产品简介
雷电预警系统是全数字化电场探测与雷电预警平台，其电场探测结构基于电荷感应原理、采用MEMS（微机电系统）研制，无电机等易磨损可动机械部件，具有体积小、功耗低、性高、易于集成等突出点。该系统采用电场微分结合门限阈值化雷电预警算法，与常规采用的门限阈值方法相比较，大概率规避人为干扰（雨天/大风/雪天/扬尘）等引起的误报问题，进一步提高了预警的准确度。雷电预警系统预警准确、便于组网、安装方便，主要面向航天、气象、石油石化、电网、景区、矿山、油库、军事等领域大气电场探测和雷电局域短时预警的应用需求。
二、雷电监测预警系统产品构成
1.雷电预警探头
2.数据处理主机
3.太阳能供电系统
4.防直击雷系统
5.浪涌系统
6.接地系统
7.选配功能，温度、湿度、升降避雷针
三、雷电监测预警系统产品特点
1.用户可以将雷电预警系统探头与电脑连接，从而达成远程监控的目的
2.通过对数据的分析，对雷云静电场强度和极性变化做出准确的判断
3.本系统可以与声光报警系统相连接
4.系统软件具备了完善的网络传输功能；数据的传输遵循网络协议
5.配套监控软件，用户可通过一台PC机进行监控使用
四、产品参数
设备名：雷电预警系统
电场测量范围：-30kV/m~30kV/m
分辨力：20V/m
准确度：于5%
探测距离（半径）：15KM
传感器重量：3kg
重量：50kg
输入电压：24VDC/220VAC
功耗：0.65W(传感器)；1.8W（系统）
尺寸：300mm（传感器）；1.5m(支架)
工作温度：
-40℃~55℃（传感器）；
-20℃~55℃（控制器）
部署位置(室内/室外)：室外
是否支持机架部署（室内）：/
上架高度：1.5m（支架）
管理接口类型：RJ45、RVV
可支持的管理（控制）功能：3级预警阈值设置、外场系数设
数据接口数量及类型：1个航空插口，1个网络接口
外发数据带宽需求：50Mbps
外发数据频率：1s
外发数据通信协议：自有协议
五、雷电监测预警系统安装注意事项
1.雷电预警探头应在晴天进行安装
2.雷电预警探头应安装于无遮挡以及周边无遮挡物的户外
3.不得安装在发电机排气出口处、电线杆旁及高压线下
4.在非正常情况下，在突起于地面、靠近天线杆或其他设备时，场强及其测试数据有可能会被干扰
5.有线方式下，室外电场仪探头至室内主机的布线距离不建议过100米
