便携式深井水位测量仪/水位尺/钢尺水位计 型号M13864库号M13864

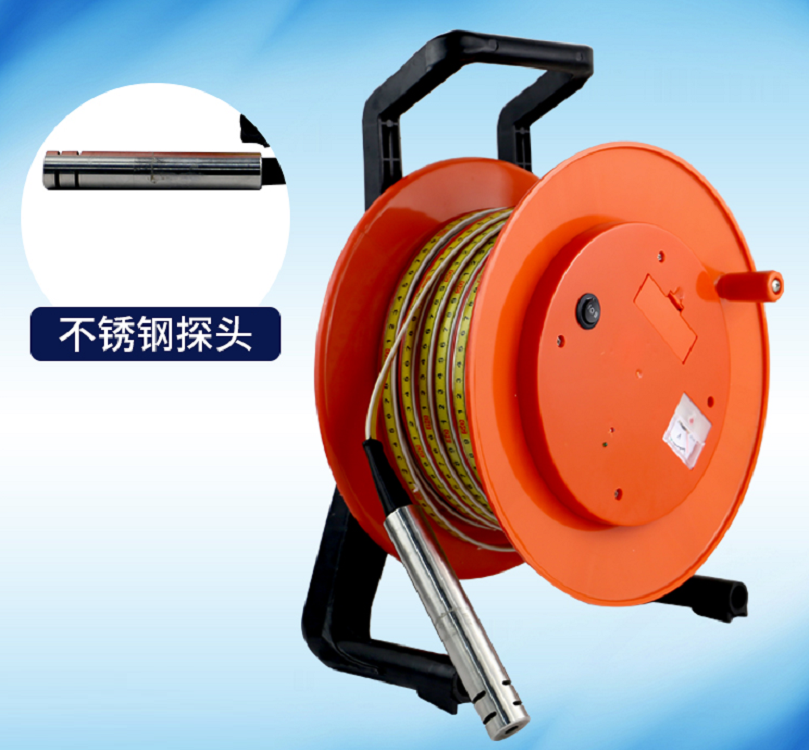

便携式深井水位测量仪



可满足以下要求：



一体式的，水位200米、井深400米



分电池供电和钢尺测量两种



便携式深井水位测量仪介绍：

一、产品用途

本产品用于石油、化工、污水处理、恒压供水、、机械、冶金、电力、等领域进行表压，绝压的测量，也可测负压，并适用于各种场合环境及各种液体、气体、蒸汽压力的测量与控制。

二、产品特点

(1)稳定性好，零位、满度长期稳定性可达0.2%FS/年。在补偿温度-30～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。

（2）可用于测量与316不锈钢起反应的液体、气体、蒸汽。

（3）固态结构，无可动部件，性高，使用寿命长。

（4）从风压到水、油都可以进行高精度的测量，不受被测介质质量大小的影响。

（5）安装方便、结构简单、经济。

三、工作原理

压力传感器采用压阻式原理，通过硅微机械加工制造而成，压力敏感芯片采用，芯片被封装在316L不锈钢外壳内，并灌充硅油，介质压力加在不锈钢隔离膜片上，通过硅油传递到敏感芯片，从而输出一个与压力成线性正比变化的电压信号，经过放大电路的转换，实现电流、电压输出。



四、参数

测量范围： -100KPa～0～100MPa

大过载： 额定压力的1.5倍

压力形式： 表压、绝压、负压

精度等级： 0.5% 0.2% 0.1%

电源： 电池供电

负载电阻： ≤500Ω

测量介质： 液体、气体、蒸汽

长期稳定性： ±0.2% F·S/年

环境相对湿度度： 0～90%

工作温度： -30～70℃

外壳： 全体不锈钢一体

压力接口： M20×1.5、G1/2或用户自定



注：介质温度过70℃需选用高温配件





六、安装

（1）易于操作、维护的地方进行安装。

（2）应尽量远离振动源安装。

（3）应尽量远离热源的地方安装。

（4）赫斯曼型式的操作时赫斯曼接头与外壳连接处不能转动。

（5）安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。

(6)安装地点的介质可能产生的静压力不能过变送器的量程，如果压力系统有瞬时过压，该变送器过载范围应满足系统要求，并配置缓冲阀，变送器过载压力不可过量程的1.5倍。

(7)测量介质应与变送器的结构材料相兼容

(8)测量介质不能堵塞变送器的进压孔

(9)安装投入式液位计时，要缓速放入或提出，严禁拉扯电缆或坚硬的物体直接挤压变送器膜片，以免损伤变送器。

(10)投入式液位计的安装方向为垂直向下，在动水中使用时，应注意使变送器感压面水流方向平行。测量介质不能堵塞变送器的引压孔。

(11)在产品安装使用中如遇到问题请与我公司联系，在产品发现异常时，应关掉电源，停止使用，进行检查，或直接向我公司部门联系。

七、调试

变送器在出厂前均已严格过,用户无须自行。由于传感器膜片内充有硅油，所以安装位置不同，会对传感器芯片产生一定的压力，大可产生200Pa的压力（如正放和倒放），此时需进行清零操作。
