YM2D24-020PN1MRJA4德国SICK连接线
YM2D24-020PN1MRJA4
订货号:
2106182
YM2D24-050PN1MRJA4
订货号:
2106184
YM2D24-030PN1MRJA4
订货号:
2106183
YM2D24-070PN1MRjA4
订货号:
2134294
YM2D24-010PN1MRJA4
订货号:
2133889
YN2D24-020PN1MRJA4
订货号:
2106162

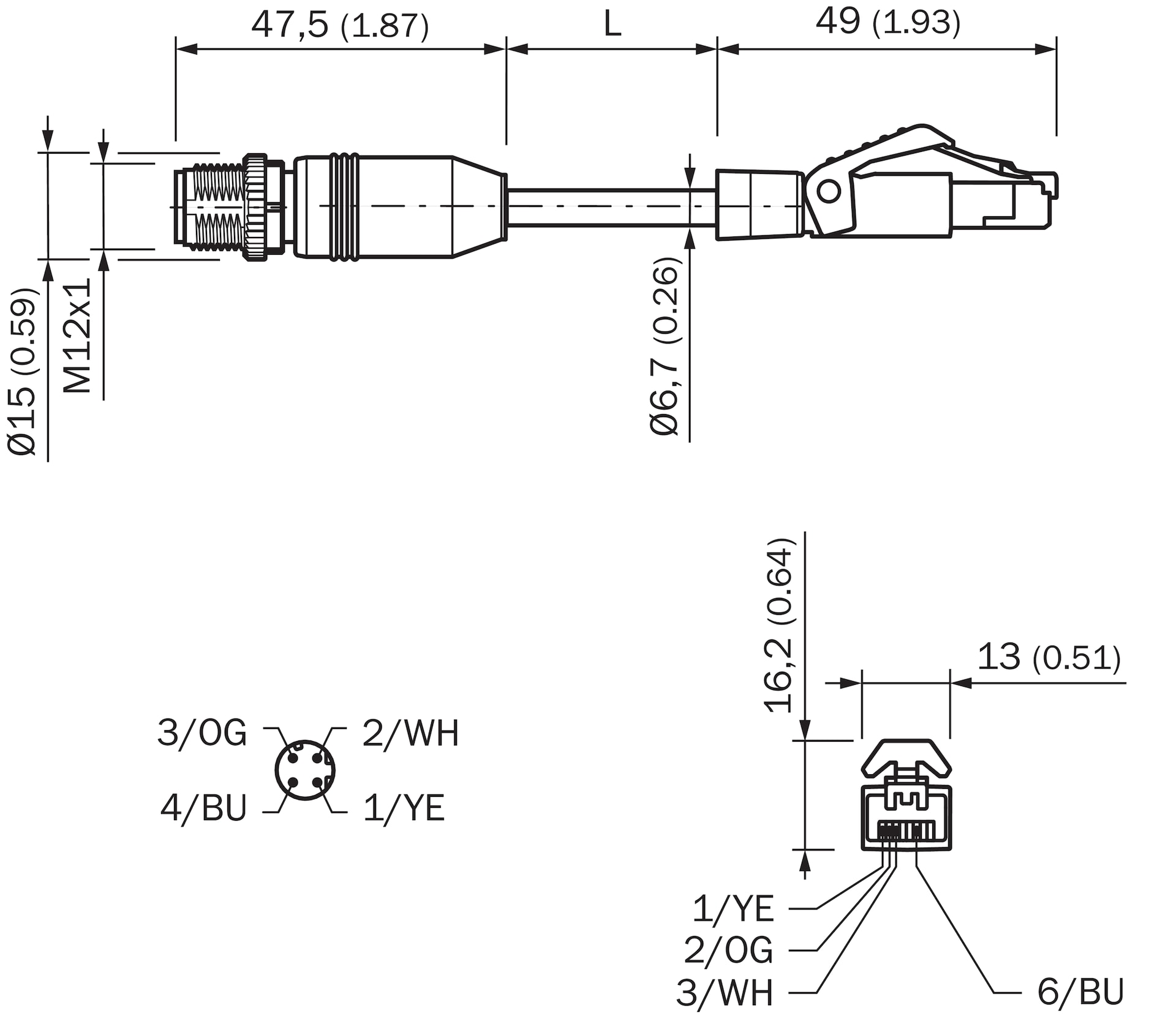

技术参数
配件组 插头和电缆
配件系列 带插头和插头的连接电缆
连接方式 A 头 插头, M12, 4 针, 直头, D 编码
连接方式 B 头 插头, RJ45, 4 针, 直头
插塞接头连接器 螺纹接口 (M12)，弹簧锁 (RJ45)
插塞接头材料 TPU
插塞接头颜色 黑色
滚花螺母材料 压铸锌，镀镍
拧紧力矩 0.6 Nm
扳手开口度 13
电缆 2 m, 4 芯, 无卤 PUR
导线皮材料 无卤 PUR
导线皮颜色 绿色
导线直径 6.7 mm
导线横截面 0.34 mm²
屏蔽 屏蔽
弯曲半径
可运动状态 > 12 x 导线直径
固定式安装 > 5 x 导线直径
输送带运转 > 12 x 导线直径
弯曲周期 3,000,000
额定电压，管道 300 V AC
测试电压，管道 2,000 V AC
测定电压
48 V AC
60 V DC
额定冲击电压 1 kV
载流能力 1.5 A
移动速度 3.3 m/s
行进路线 5 m
加速 ≤ 2 m/s²
信号种类 Ethernet, PROFINET
传输属性 CAT5e
数据传输率 ≤ 0.1 Gbit/s
应用领域
输送带运转
油/润滑剂区域
外壳防护等级 IP67 (M12), IP20 (RJ45)
工作温度
可运动状态 –30 °C ... +70 °C
固定式安装 –40 °C ... +80 °C
输送带运转 –30 °C ... +70 °C
头 –25 °C ... +85 °C
污染等级 3
绝缘电阻 > 100 MΩ
过压类别 III
体积电阻 < 30 mΩ
耐热性，管道 阻燃性符合 UL 1581 第 1090 条，第 1100 条 (FT2)，IEC 60332-1-2 标准
