SMC薄型气缸CQMA40-25设计构造
产品简介：
日本SMC CQM 系列 薄型气缸/导杆型
型号：CQMA40-25
CQS与CQ2系列薄形气缸中内置导杆
杆不回转精度：±0.2°及以下
耐横向负载2到4倍※和CQ系列薄形气缸相比
负载可直接安装
安装尺寸与CQS、CQ2系列一致
内置磁环 - 无内置磁环
安装方式 A 两端螺孔式
缸径 40 缸径 40mm
通口螺纹的种类 - M螺纹,Rc
气缸行程 25 气缸行程 25mm
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
其他特性：
配管口径 1/8
形式 气压式

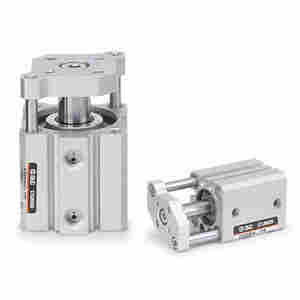

产品图片：
动作方式 单杆双作用
缓冲形式 垫缓冲
杆端形状 无
低使用压力 0.1 MPa
高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～70℃
给油 不给油式
使用活塞速度 50～500 mm/s
杆侧缸盖材质 铝合金
SMC薄型气缸CQMA40-25设计构造
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
0.3MPa理论推力IN 317 N
0.5MPa理论推力IN 528 N
0.7MPa理论推力IN 739 N
0.3MPa理论推力OUT 377 N
0.5MPa理论推力OUT 628 N
0.7MPa理论推力OUT880 N
SMC薄型气缸CQMA40-25设计构造
