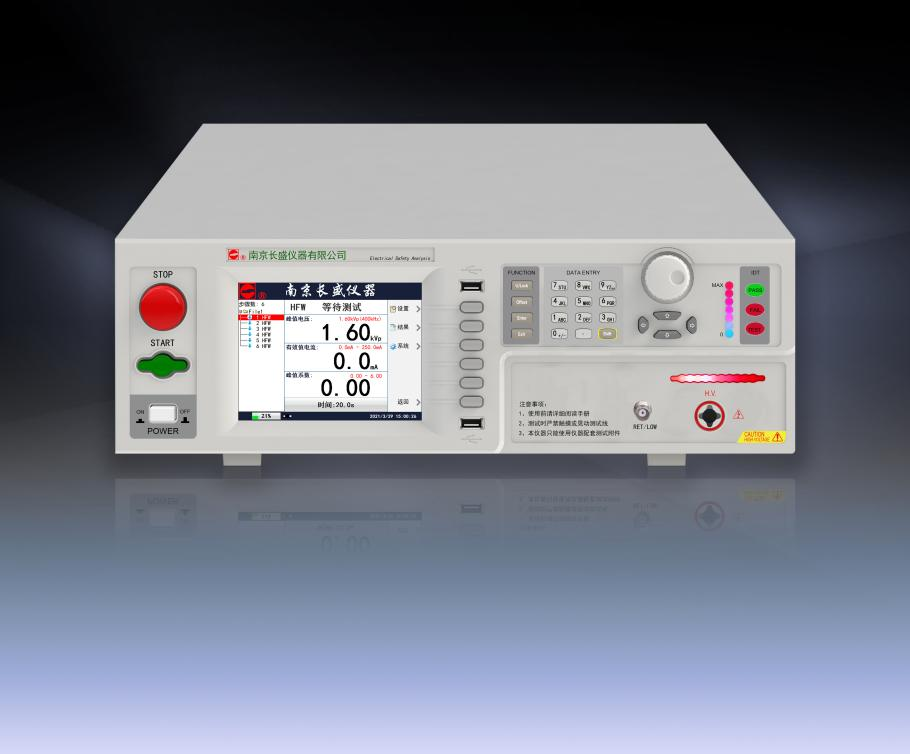

产品名称：医用高频电介质强度测试仪
型号：CS9706BY
产品简介
CS9706BY是一款全数字化的高频电介质强度测试仪，其输出峰值电压的幅度，峰值系数的大小完全由主控制器进行控制。在测试前把测试的参数设定好以后，只需按一下启动键，测试仪即可自动完成测试并可判断被测试品是否合格。测试仪在测试过程中，可实时测试峰值电压、峰值系数及电流有效值。
高频电介质强度测试仪按照GB9706.4的要求，对于附件额定电压≤1600V时，其峰值系数≤2，输出的波形为频率为400kHz连续的近似正弦波；对于附件额定电压>1600V而≤4000V时，其峰值系数如下：
输出波形为400kHz的正弦波和12kHz的方波的调制波；对于附件额定电压>4000V时，峰值系数为6±10%，输出为300kHz-500kHz的脉冲波。
技术参数
|
型号规格 |
CS9706BY |
|
|
医用高频电介质强度测试 |
||
|
输出电压范围 |
0.50kVp-7.20kVp |
|
|
输出电压精度 |
±（5%+2个字） |
|
|
输出电压频率 |
0.50kVp～1.60kVp：400kHz 精度±1％ 1.61kVp～4.80kVp：基波400kHz，调制波12kHz，精度±1％ 4.81kVp～7.20kVp：基波300kHz～500kHz，调制波12kHz |
|
|
测 试 波 形 |
连续波 |
0.50kVp～1.60kVp，峰值系数< 2 （±10％+3个字） |
|
低调制波 |
1.61kVp～1.92kVp，峰值系数 < 2 （±10％+3个字） |
|
|
高调制波 |
1.93kVp～4.80kVp，峰值系数 2~6 （±10％+3个字） |
|
|
脉冲波 |
4.81kVp～7.20kVp，峰值系数6 （±10％+3个字） |
|
|
测试电流范围 |
0.1mA~560.0mA |
|
|
电流精度 |
±（5%+2个字） |
|
|
测试时间 |
0.0s，0.3s～999.9s 0=连续测试 |
|
|
间隔时间 |
0.0s～999.9s 0=间隔时间关 |
|
|
测试负载范围 |
≤200pF |
|
